ما أبعاد المقطورة الهيكلية المناسبة لنقل حاويات بطول 45 قدمًا؟

ما أبعاد مقطورة الشاسيه الهيكلي المناسبة لنقل حاويات 45 قدمًا؟

إن اختيار أبعاد مقطورة الشاسيه الهيكلي المناسبة لحاوية بطول 45 قدمًا لا يقتصر ببساطة على طلب أطول شاسيه متاح. فالحاوية بطول 45 قدمًا يبلغ طولها الاسمي 45 قدمًا، ولكن يجب أن تضع المقطورة الحاوية بشكل صحيح فوق مسمار الارتكاز ومجموعات المحاور والبروز الخلفي ونقاط أقفال الالتواء. وقد تؤدي أخطاء المواصفات الصغيرة إلى صعوبات في التحميل، أو سوء توزيع الوزن، أو خلوص دوران محدود، أو عدم الامتثال للقيود المحلية على الطرق.

بالنسبة لفرق المشتريات، لا يتمثل السؤال العملي في: «هل يمكن لهذه المقطورة حمل حاوية بطول 45 قدمًا؟» بل في: «هل يمكنها حمل حاوياتنا، على طرقنا، مع جراراتنا، ضمن قيود أحمال المحاور والطول الإجمالي لدينا؟» تعتمد الإجابة على العلاقة بين طول الشاسيه وتوزيع الأقفال وتباعد المحاور ونظام التعليق وسوق التشغيل.

ابدأ بالحاوية، وليس بالمقطورة

يبلغ الطول الخارجي القياسي لحاوية ISO بطول 45 قدمًا حوالي 13.7 مترًا. ومع ذلك، فإن طول الحاوية الاسمي وحده لا يكفي لإصدار أمر شراء. ينبغي للمشترين الحصول على الرسومات الفعلية للحاوية أو تأكيد مواضع وصلات الزوايا السفلية من شركة الشحن أو مزود التأجير أو مشغل البضائع. يجب أن تتطابق مراكز أقفال الالتواء على الشاسيه الهيكلي بدقة مع تلك المسبوكات السفلية للزوايا.

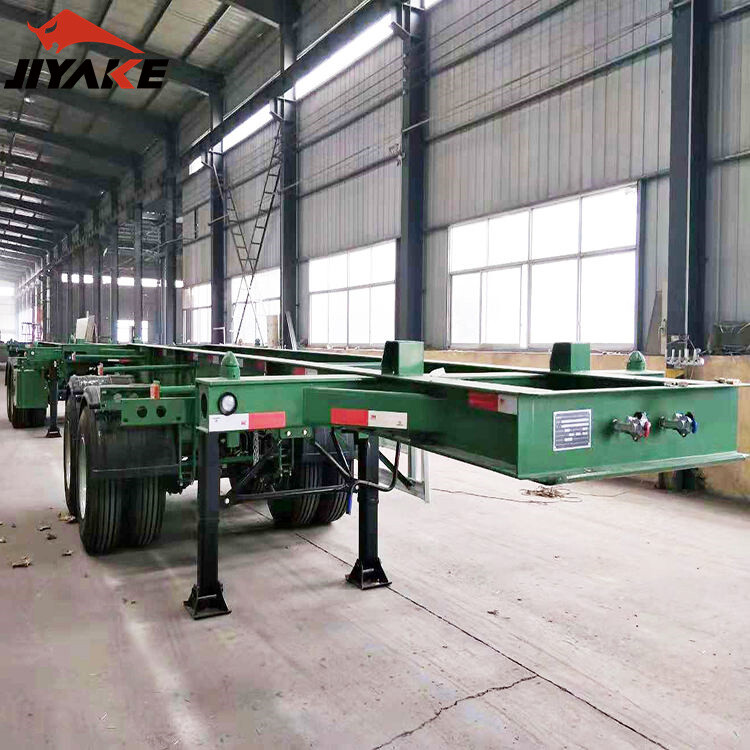

يصبح ذلك أكثر أهمية عندما يتعامل الأسطول مع عدة أحجام من الحاويات. قد تكون مقطورة شاسيه هيكلي ثابتة بطول 45 قدمًا الخيار الأنسب للأعمال المخصصة للحاويات الطويلة، بينما يوفر الشاسيه القابل للتمديد أو متعدد المواضع مرونة أكبر لحركة حاويات 20 و40 و45 قدمًا. المرونة مفيدة، لكنها تضيف أجزاء متحركة أكثر ونقاط فحص إضافية وربما وزنًا فارغًا أكبر. وقد يستفيد الأسطول الذي لديه عقود متوقعة لحاويات 45 قدمًا من تصميم ذي إطار ثابت متين أكثر من حل شامل لجميع الاستخدامات.

الأبعاد التي تؤثر فعليًا في القرار

يهم الطول الإجمالي للمقطورة، لكن ينبغي تقييمه مع المسافة من مسمار الارتكاز إلى مجموعة المحاور ومن مجموعة المحاور إلى مؤخرة الشاسيه. تتحكم هذه الأبعاد في كل من المناولة وأحمال المحاور. قد يكون الشاسيه طويلًا بما يكفي من الناحية الفنية، لكنه يظل غير مناسب إذا كان ينقل وزنًا زائدًا إلى محور دفع الجرار أو عربة محاور المقطورة عند حمل حاوية محملة بشكل ثقيل.

لا يوجد طول إجمالي صحيح عالميًا لكل مقطورة شاسيه هيكلي بطول 45 قدمًا. تطبق المناطق المختلفة حدودًا مختلفة لأبعاد المقطورة، وتركيبات الجرار والمقطورة، وأحمال المحاور، والبروز الخلفي، ودوائر الدوران. وقد يتطلب التصميم الذي يعمل بكفاءة في سوق ما موضعًا مختلفًا للمحاور أو ترتيبًا مختلفًا للشاسيه في سوق آخر. ولهذا السبب يجب أن تكون دولة التشغيل جزءًا من المتطلبات الفنية الأولية، لا مسألة أوراق تُعالج في مرحلة متأخرة.

أقفال الالتواء مسألة ترتيب، وليست خيارًا من الملحقات

بالنسبة إلى شاسيه مخصص بطول 45 قدمًا، تمثل أربعة أقفال التواء موضوعة بشكل صحيح الحد الأدنى من واجهة التثبيت الوظيفية. ومع ذلك، ينبغي أن تتجاوز مواصفات المشتريات ذلك: اسأل عما إذا كانت الأقفال ثابتة أو قابلة للسحب، وما إذا كانت مواضعها تناسب حاويات 45 قدمًا فقط أو أحجامًا متعددة، وكيف تُحمى من مخلفات الطريق، ومدى سهولة فحص المشغلين لها.

تُعد الأقفال غير المتطابقة مشكلة تحميل واضحة. والأقل وضوحًا هو الشاسيه الذي يملك تباعد الأقفال الصحيح ولكن مع وصول ضعيف حول مقابض الأقفال، أو تأكيد بصري غير كافٍ للتعشيق، أو تشوه حول نقاط تثبيت الأقفال بعد الاستخدام المتكرر. ينبغي تقييم مكونات تثبيت الحاويات باعتبارها جزءًا من هيكل الإطار، لا سيما في العمليات التي تتضمن مناولة متكررة في المحطات وأسطح ساحات غير مستوية.

إذا كانت المقطورة ستحمل أيضًا حاويات بطول 40 قدمًا، فتأكد مما إذا كان يلزم موضع قفل منفصل وما إذا كانت الأقفال غير المستخدمة تقع بأمان أسفل قاعدة الحاوية أو بعيدة عنها. لا تفترض أبدًا أن عبارة «متوافق مع أحجام متعددة» تعني إمكانية تحميل كل نوع من الحاويات دون تغيير في الإعداد.

المحاور والحمولة وحدود الإطار الأطول

تُستخدم الحاوية بطول 45 قدمًا غالبًا عندما تكون أولوية حجم البضائع، لكن بعض الأحمال قد تكون كثيفة بما يكفي لجعل توزيع الأحمال على المحاور أمرًا حاسمًا. يجب مراجعة تصنيف الوزن الإجمالي للحاوية والوزن الفعلي للسلعة وموضع البضائع وتصنيفات محاور الجرار والحدود القانونية المحلية جميعها معًا. إن السعة المقدرة للمقطورة ليست سوى جزء واحد من الحساب.

يمكن النظر في مقطورة شاسيه هيكلي بثلاثة محاور عندما تبرر الأوزان الإجمالية القانونية الأعلى أو ظروف الطرق الصعبة ذلك. ويمكن أن يقلل ترتيب المحورين من التعقيد وقد يناسب الطرق ذات الحمولات الأقل أو القيود التشغيلية الأشد. ولا ينبغي اختيار أي منهما اعتمادًا على صورة في كتالوج. يعتمد الترتيب المفضل على كيفية وزن الحاويات المحملة، وأين تسير، وما إذا كان المشغل يواجه انعطافات حضرية متكررة أو منحدرات أو مناطق تحميل غير معبدة.

يستحق إطار الشاسيه اهتمامًا أيضًا. يؤثر موضع العوارض العرضية وتصميم العارضة الرئيسية ودعم أرجل الإسناد وهيكل المصد الخلفي في المتانة تحت إسقاطات الحاويات المتكررة وأحمال الالتواء. قد يحسن الشاسيه الخفيف من إمكانات الحمولة، لكن التخفيض المفرط للوزن قد يكون توفيرًا زائفًا عندما تكون الطرق وعرة أو ممارسات التحميل قاسية.

حدد بيئة التشغيل بوضوح

تصف أفضل وثائق المشتريات الطريق وكذلك المقطورة. تفرض أعمال النقل من الميناء إلى المستودع، والنقل البري عبر الحدود، والتوزيع الداخلي متطلبات مختلفة. فعلى سبيل المثال، قد تبرر المناولة المتكررة في الموانئ هياكل خلفية معززة وتجميعات أقفال متينة وحماية من التآكل. وقد تركز عمليات المسافات الطويلة بدرجة أكبر على توافر الإطارات واختيار نظام التعليق وتوافق نظام الفرامل وسهولة الوصول العملي للصيانة.

هذه النظرة الأوسع للأسطول مهمة أيضًا عند توريد معدات متخصصة أخرى. فقد يحتاج مشغل الخدمات اللوجستية الذي ينقل بضائع محواة بشكل منفصل إلى نقل بالصهاريج للمواد الكيميائية أو المواد الغذائية أو سلاسل إمداد السوائل السائبة. في تلك التطبيقات، قد يكون البناء خفيف الوزن ومقاومة التآكل ذوي أهمية تجارية؛ إذ تعالج مقطورة صهريج من الألومنيوم تستخدم سبيكة ألومنيوم عالية القوة مهمة نقل مختلفة مع اتباع المبدأ نفسه في المشتريات: مطابقة الهيكل والحمولة وظروف التشغيل بدلًا من الشراء بناءً على المواصفات الرئيسية وحدها.

أسئلة تستحق إرسالها إلى الشركة المصنعة

قبل الانتهاء من تحديد شاسيه بطول 45 قدمًا، اطلب رسمًا للأبعاد يوضح مسمار الارتكاز ومراكز المحاور والنهاية الخلفية ومناطق دعم الحاوية وموقع كل قفل التواء. اطلب الكتلة الفارغة المقترحة وتصنيفات المحاور وتفاصيل نظام التعليق ومواصفات الإطارات والعجلات وتكوين نظام الفرامل وسعة أرجل الإسناد ونظام الطلاء. تجعل هذه التفاصيل المقارنة بين عروض الأسعار أكثر فائدة بكثير من مقارنة السعر والسعة الاسمية وحدهما.

من المنطقي أيضًا توضيح العناصر التي يمكن تكييفها مع سوق الوجهة. تجمع شركة شاندونغ جياكه لمبيعات السيارات المحدودة بين تصميم المركبات وإنتاجها ومبيعاتها والقدرات المتعلقة بقطع الغيار عبر مجموعة واسعة من الشاحنات الثقيلة، بما في ذلك أنصاف المقطورات ومعدات النقل المتخصصة. تغطي قاعدتها التصنيعية 300,000 متر مربع وتستخدم معدات القطع CNC واللحام الآلي والثني الكبير ولحام الصهاريج. بالنسبة إلى المشتري، لا تتمثل النقطة ذات الصلة في قائمة المعدات نفسها، بل في قدرة الشركة المصنعة على تحويل متطلبات أبعاد خاصة بالطريق إلى تكوين شاسيه قابل للتصنيع والفحص.

لذلك، فإن أبعاد مقطورة الشاسيه الهيكلي المناسبة هي الأبعاد التي تثبت الحاوية الفعلية بطول 45 قدمًا، وتوزع وزن تشغيلها الحقيقي بشكل مقبول، وتناسب الطرق والمحطات التي ستعمل فيها المركبة. أكد هذه الشروط الثلاثة في رسم قبل بدء الإنتاج. إنها أبسط طريقة لتجنب استلام مقطورة قادرة تقنيًا على حمل حاوية بطول 45 قدمًا لكنها غير مناسبة تشغيليًا للأسطول.
