دليل ارتفاع سطح مقطورة منخفضة السطح

ارتفاع سطح التحميل قرارٌ للنقل، وليس مجرد مواصفة للمقطورة

غالبًا ما يُناقش ارتفاع سطح مقطورة النقل المنخفضة باعتباره قياسًا بسيطًا، لكن تأثيره التشغيلي أكبر بكثير. بالنسبة لمدير الأسطول أو وكيل الشحن للمشروعات أو تاجر المعدات أو المقاول، لا يقتصر السؤال على مدى انخفاض السطح فوق الطريق. السؤال الحقيقي هو ما إذا كان الارتفاع الإجمالي للمقطورة والحمولة يمكن أن يتحرك بأمان وبشكل قانوني واقتصادي عبر المسار المقصود.

تكتسب هذه المسألة أهمية خاصة عند نقل الحفارات، واللوادر ذات العجلات، والرافعات، وأجهزة الحفر، والمحولات، والهياكل الفولاذية، ومعدات التعدين، أو غيرها من الآلات التي لا يمكن تفكيكها اقتصاديًا. فالمقطورة التي تبدو مناسبة في ورقة عرض السعر قد تصبح قيدًا مكلفًا عند مواجهة الحمولة لارتفاعات الجسور، أو خطوط الكهرباء، أو صعوبة الوصول إلى الموقع، أو المنحدرات الحادة، أو قيود أحمال المحاور.

لذلك، يجب أن يكون ارتفاع السطح في بداية تخطيط النقل. فهو يؤثر في توافق المعدات، واعتماد المسار، وطريقة التحميل، ومركز الثقل، واختيار الجرار، والحاجة إلى التصاريح أو المركبات المرافقة. وليس اختيار أقل ارتفاع ممكن للسطح هو الإجابة الصحيحة دائمًا؛ بل اختيار ارتفاع السطح الذي يتوافق مع الشحنة والمسار ونموذج التشغيل.

ما الذي يغيره ارتفاع السطح فعليًا

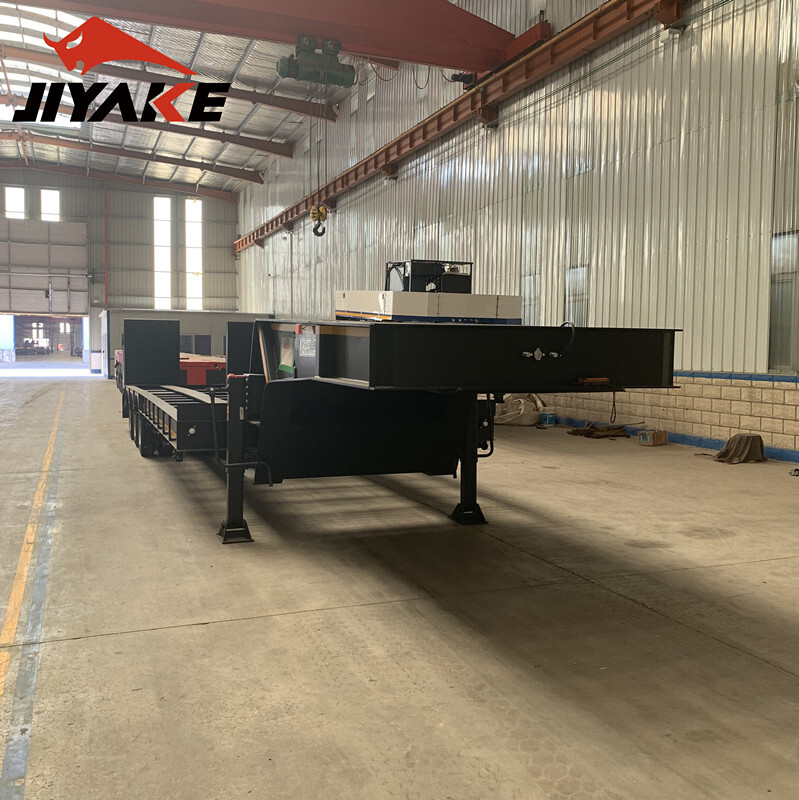

تستخدم المقطورة نصف المقطورة منخفضة السطح عادةً سطحًا رئيسيًا منخفضًا بين عنق الإوزة الأمامي ومجموعة العجلات الخلفية. وبالمقارنة مع المقطورة المسطحة أو نصف المقطورة القياسية، يقلل هذا الترتيب ارتفاع موضع الحمولة. وقد يكون هذا الانخفاض حاسمًا للمعدات كبيرة الحجم، خاصةً عندما يكون الارتفاع الإجمالي للمركبة مقيدًا بلوائح الطرق المحلية أو بالخلوصات المادية.

الحساب العملي بسيط:

الارتفاع الإجمالي للنقل = ارتفاع سطح التحميل عند التحميل + ارتفاع الحمولة + أي ارتفاع إضافي للتثبيت أو الدعم.

غالبًا ما يُستهان بالجزء الأخير من هذه المعادلة. إذ يمكن أن تضيف الدعامات الخشبية، والدعامات الفولاذية، ومصدات العجلات، والملحقات القابلة للفصل، ووضعية الذراع، وانضغاط الإطارات، وحركة نظام التعليق ارتفاعًا إضافيًا. وقد تتجاوز آلة موصوفة بأنها «ضمن الحد» ذلك الحد بعد تثبيتها بالشكل الصحيح للنقل على الطرق.

يؤدي انخفاض ارتفاع السطح أيضًا إلى خفض مركز ثقل الحمولة. ويمكن أن يحسن ذلك الثبات أثناء الانعطاف والفرملة وتغيير المسارات والسير على طرق الإنشاءات غير المستوية. ومع ذلك، لا يتحدد الثبات بالسطح وحده. إذ تظل عوامل مثل عرض الحمولة، وموضع المحاور، وسلوك نظام التعليق، وحالة الإطارات، وطريقة التثبيت، وسلوك السائق مهمة أيضًا.

خيارات ارتفاع السطح الشائعة والمفاضلات بينها

لا يوجد ارتفاع موحد لسطح مقطورة النقل المنخفضة. تختلف الأبعاد الدقيقة باختلاف تكوين المحاور، وحجم الإطارات، ونوع نظام التعليق، وتصميم العارضة، وتصنيف الحمولة، وما إذا كانت المقطورة مزودة بعنق إوزة قابل للإزالة أو بمكونات قابلة للفصل. ينبغي للمشترين طلب أبعاد الشركة المصنعة في حالتي التحميل وعدم التحميل، بدلًا من الاعتماد فقط على وصف اسمي مثل «سطح منخفض» أو «سطح منخفض للغاية».

قد يفرض أدنى سطح قيوده الخاصة. إذ إن انخفاض الخلوص الأرضي قد يزيد خطر ملامسة الأرض عند مداخل المواقع، ومنحدرات العبارات، والساحات غير المستوية، ونقاط الانكسار الحادة. وقد تواجه مقطورة تؤدي جيدًا على طريق سريع معبد صعوبات في محجر أو منجم أو موقع إنشاءات ريفي أو طريق وصول إلى ميناء. ولهذا السبب، يجب دائمًا تقييم ارتفاع السطح بالتزامن مع زاوية الاقتراب، وزاوية المغادرة، والخلوص أسفل الهيكل، ومدى حركة نظام التعليق.

ابدأ بالحمولة، ثم تحقق من المسار

تبدأ فرق المشتريات أحيانًا بسعة الحمولة وحدها: فالآلة التي تزن 40 طنًا تتطلب مقطورة مصنفة لأكثر من 40 طنًا. وهذا ضروري، لكنه غير كافٍ. يجب تحديد أبعاد الحمولة في ثلاثة اتجاهات والتعامل معها كجسم متحرك، لا كرقم وزن واحد.

• قياس ارتفاع النقل الفعلي في وضع التخزين، بما في ذلك مواسير العادم، وواقيات الكابينة، والأذرع، والخطوط الهيدروليكية، والملحقات القابلة للإزالة.
• تسجيل الطول والعرض وتباعد المحاور أو الجنزير والخلوص الأرضي ومناطق الأحمال النقطية.
• تحديد ما إذا كانت المعدات تُحمّل بواسطة منحدر أو رافعة أو ونش أو عنق إوزة قابل للفصل.
• تأكيد مركز ثقل الحمولة ومواقع الدعم المطلوبة.
• التحقق مما إذا كان يمكن إزالة الملحقات بأمان، وما إذا كان نقلها بشكل منفصل مجديًا تجاريًا.

ينبغي أن تكون مراجعة المسار محددة بالقدر نفسه. فقد تُفرض حدود الخلوص بسبب الجسور أو الأنفاق أو بوابات الرسوم أو الكابلات العلوية أو البوابات الهيكلية أو الغطاء الشجري أو أعمال الإنشاءات المؤقتة أو مداخل المنشآت الخاصة. وقد يكون المسار قابلًا للمرور من الناحية الفنية لكنه غير مناسب تجاريًا إذا تطلب تحويلات متكررة أو مركبات مرافقة أو حركة ليلية أو طلبات تصاريح.

ينبغي للمشغلين الدوليين توخي الحذر بشكل خاص. تختلف قواعد الارتفاع وأحمال المحاور حسب البلد، وقد تختلف أيضًا بحسب تصنيف الطريق أو المقاطعة أو سلطة الميناء. وقد يتطلب تكوين المركبة المقبول في سوق ما موافقة خاصة في سوق آخر. وينبغي التعامل مع الحدود التنظيمية، وعتبات التصاريح، وممارسات الإنفاذ باعتبارها عناصر خاصة بكل مسار والتحقق منها قبل الإرسال.

تصنيف الحمولة لا يروي القصة كاملة

لا تكون المقطورة منخفضة السطح مناسبة فعليًا لمجرد أن سعتها المعلنة تتجاوز وزن الحمولة. السؤال المهم هو كيفية توزيع وزن الحمولة على محاور المقطورة، والعجلة الخامسة، ومحاور الدفع في الجرار، وبقع تلامس الإطارات.

تتصرف الحفارة ذات حمولة الجنزير المركزة بشكل مختلف عن وحدة فولاذية طويلة ذات وزن موزع. وقد يكون للمحول ارتفاع إجمالي منخفض، لكنه يفرض أحمالًا نقطية شديدة. ويمكن أن يؤدي وضع آلة إلى الأمام أكثر من اللازم إلى تحميل زائد على محاور دفع الجرار أو العجلة الخامسة؛ ووضعها إلى الخلف أكثر من اللازم قد يؤدي إلى تحميل زائد على مجموعة المحاور الخلفية للمقطورة وتقليل تماسك محور التوجيه.

قبل اعتماد التكوين النهائي، ينبغي للمشغلين طلب حساب لتوزيع الحمولة استنادًا إلى أبعاد الحمولة الفعلية وموضعها المقصود على السطح. وهذا مهم بشكل خاص للمقطورات ثلاثية المحاور ومتعددة المحاور، والتصاميم ذات عنق الإوزة القابل للفصل، والحمولات القريبة من السعة المصنفة للمعدات. ومن المجدي أيضًا التأكد مما إذا كانت السعة المذكورة تنطبق على كامل السطح، أو ترتيب محاور محدد، أو سرعة طريق معينة، أو حالة تشغيل مضبوطة.

يجب مطابقة الجرار والمقطورة منخفضة السطح كنظام واحد

تؤثر قرارات ارتفاع السطح في وحدة الجرار أيضًا. فارتفاع العجلة الخامسة، وحجم مسمار الملك، وقاعدة عجلات الجرار، وتصنيف المحاور، وعزم المحرك، ونسب التروس، وقدرة الفرملة، وقدرة التبريد، كلها تؤثر في مدى موثوقية عمل المجموعة تحت الحمل.

قد لا يكون الجرار ذو القدرة الحصانية الاسمية الكافية متوافقًا بشكل جيد إذا كان موضع العجلة الخامسة ينتج زاوية غير ملائمة للمقطورة، أو إذا كان محور الدفع لا يستطيع الحفاظ على التماسك على طرق الموقع، أو إذا كان نظام الفرملة غير مناسب للجر المتكرر على المنحدرات. وفي النقل الثقيل لمسافات طويلة، يحتاج السائقون أيضًا إلى بيئة كابينة تدعم التشغيل المستمر دون الإضرار بالرؤية أو إدارة الإرهاق أو الاتصال.

على سبيل المثال، يمكن النظر في وحدة 6x4 مثل هذهشاحنة جرار لأعمال أنصاف المقطورات التي تشمل حمولات ضمن نطاق تشغيلها المعلن، لكن قرار الشراء ينبغي أن يستند مع ذلك إلى حسابات المركبة المجمعة. يجب التحقق من مجموعة نقل الحركة بالديزل بقدرة 380 hp، والعجلة الخامسة مقاس 3.5-inch، وناقل الحركة ذو 10-forward-speed، ومواصفات الإطارات، وترتيب فرامل الخدمة والتوقف والفرامل المساعدة، مقابل المقطورة منخفضة السطح الفعلية والتضاريس وطول المسار ومتطلبات الوزن الإجمالي القانوني للمجموعة. فالسعة الاسمية البالغة 40 طنًا ليست بديلًا عن التحقق من أحمال المحاور.

بالنسبة لأساطيل التصدير، تتطلب متطلبات الانبعاثات اهتمامًا منفصلًا. فقد يكون تكوين Euro 3 عمليًا في بعض أسواق التشغيل، بينما قد تتطلب ولايات قضائية أو موانئ أو مالكو مشروعات أو جهات تمويل أخرى معيارًا أحدث. إن «المقبول في بلد الوجهة» و«المقبول على كل مسار مخطط» ليسا دائمًا الشيء نفسه.

افتراضات شائعة تسبب مشكلات

أحد الافتراضات الشائعة هو أن الأقل دائمًا أكثر أمانًا. يساعد السطح المنخفض عمومًا على تقليل الارتفاع الإجمالي ومركز الثقل، لكنه قد يزيد خطر ملامسة الأرض وقد يحد من الوصول إلى المواقع الصعبة. وافتراض آخر هو أن المقطورة ذات السعة الأعلى توفر تلقائيًا هامشًا أفضل. لكن في الواقع، قد تضيف المقطورة الأثقل وزنًا ذاتيًا، وترفع تكاليف التشغيل، وتدخل أبعادًا أو ترتيبات محاور تعقد الحصول على التصاريح.

من الخطير أيضًا افتراض أن جميع الآلات يمكنها ببساطة الصعود إلى مقطورة منخفضة السطح. فزاوية المنحدر، والخلوص أسفل هيكل الآلة، وتماسك الجنزير، وحالة سطح التحميل، وإجراءات الونش كلها عوامل مهمة. تتطلب بعض الآلات التحميل بعنق إوزة قابل للإزالة أو الوضع بواسطة رافعة، لأن المنحدرات التقليدية تنطوي على خطر غير مقبول لملامسة الأرض أو الانتقال غير المستقر.

وأخيرًا، لا ينبغي للمشترين افتراض أن ارتفاع السطح المذكور في عرض السعر سيبقى دون تغيير أثناء الاستخدام. فقد يؤثر تآكل الإطارات، وإعدادات نظام التعليق، وحالة التحميل، وسماحات التصنيع، وحالة الصيانة في الأبعاد الفعلية. وينبغي أن تحدد المواصفة ما إذا كانت القياسات مأخوذة دون تحميل أو عند الحمولة المصنفة، وعلى أي مقاس للإطارات، وبأي ترتيب لنظام التعليق.

قائمة تحقق أكثر فائدة للمشتريات

قبل إصدار أمر الشراء، حدد أثقل وأطول الحمولات المنتظمة، لا مجرد الحمولة المثالية العرضية. ثم حدد المسارات الفعلية، بما في ذلك الوصول في المرحلة الأخيرة إلى مواقع العملاء. اطلب من المورد رسمًا للأبعاد، وحسابًا لأحمال المحاور، وحدود تحميل السطح، وتفاصيل المنحدرات، ومواصفات نظام التعليق، ودرجة المواد، وسجلات اللحام والفحص، وتوافر قطع الغيار، ونطاق التسليم المتوقع.

بالنسبة لمشغلي الأساطيل الذين يخدمون قطاعات متعددة، قد تكون النمطية أكثر قيمة من السعي وراء أقل ارتفاع مطلق للسطح. فالمكونات القابلة للفصل، والأقسام القابلة للتمديد، ومجموعات المحاور القابلة للضبط، والمواد الاستهلاكية الموحدة قد تحسن الاستخدام عبر أعمال الإنشاءات والتعدين والصناعة وعبر الحدود. لكن كل ميزة إضافية تزيد التعقيد، لذا يجب أن يبررها مزيج الحمولات المتوقع.

أفضل ارتفاع لسطح المقطورة منخفضة السطح هو الذي يبقي المجموعة المحملة ضمن حدود المسار العملية، مع الحفاظ على التحميل الآمن، والتحكم المستقر، والامتثال لأحمال المحاور، وإمكانية الوصول العملية إلى الموقع. ويُتخذ هذا القرار بالاعتماد على القياسات وبيانات المسار وافتراضات التشغيل، وليس من رقم واحد لارتفاع السطح في كتيب.
