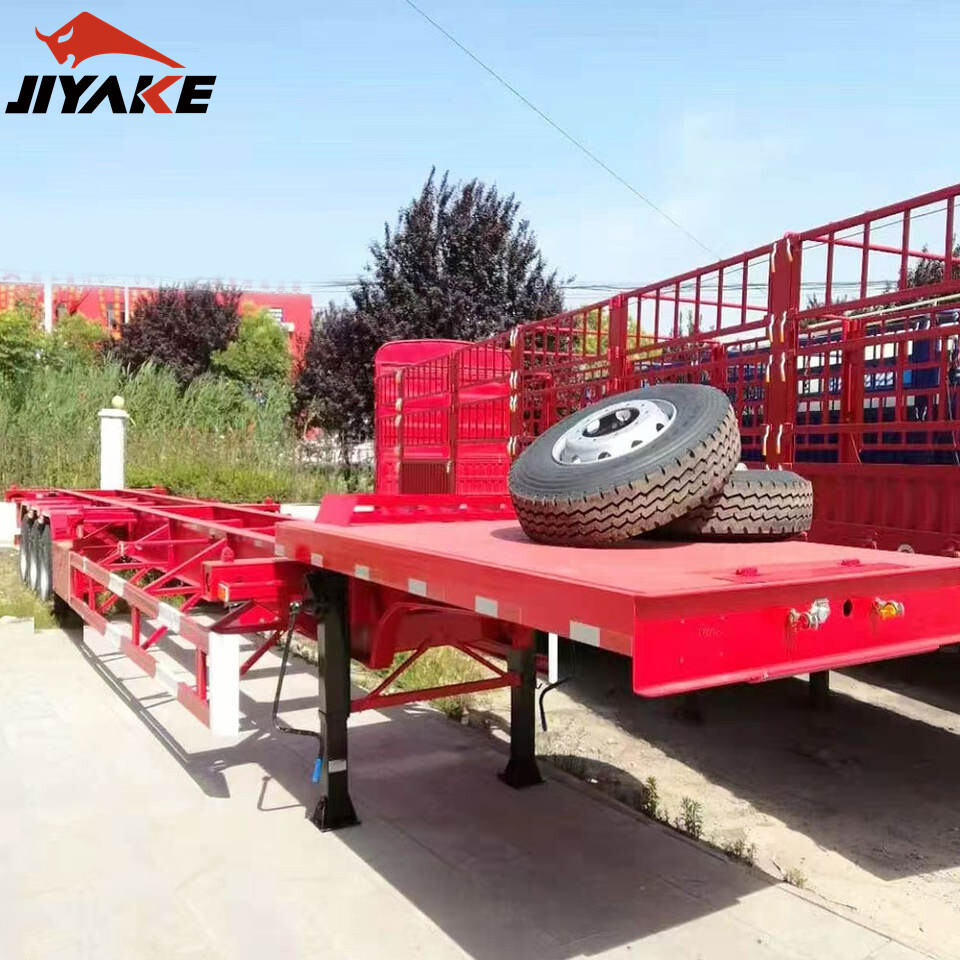

كيف تؤثر أبعاد المقطورة الهيكلية في أنماط تآكل الإطارات

تؤثر أبعاد المقطورة الهيكلية في أكثر بكثير من ملاءمة الحاويات وخلوص الانعطاف. فهي تؤثر في تحميل المحاور، ومحاذاة العجلات تحت الحمل، وحركة نظام التعليق، والمسار الذي يسلكه كل إطار أثناء الانعطاف. وعندما لا يتم التحكم في هذه العلاقات، غالبًا ما يصبح تآكل الإطارات أول علامة تحذير مرئية: يتآكل أحد الكتفين أسرع، أو تحتك مجموعة من الإطارات عبر سطح المداس، أو يعمل موضع محور بدرجة حرارة أعلى من البقية بشكل متكرر.

بالنسبة لمديري مراقبة الجودة والسلامة، لا ينبغي التعامل مع تآكل الإطارات باعتباره مجرد مشكلة صيانة. فقد يشير إلى مشكلة في الأبعاد أو التصنيع أو التحميل أو الاقتران. وفي عمليات المقطورات الهيكلية، حيث يُتوقع من الشاسيهات حمل حاويات بأطوال وتوزيعات كتلية مختلفة، قد تتصرف المقطورة التي تبدو مطابقة للمواصفات عند عدم تحميلها بصورة مختلفة جدًا عند حمل حمولة مركزة أو منحازة إلى الخلف.

تحدد الأبعاد كيفية انتقال القوى إلى رقعة تلامس الإطار

يتآكل الإطار بصورة طبيعية عندما يدور تحت حمل رأسي مستقر، وضغط نفخ صحيح، واحتكاك جانبي أدنى. تؤثر أبعاد المقطورة الهيكلية في الشروط الثلاثة بصورة غير مباشرة. وتشمل المتغيرات الرئيسية الطول الإجمالي للشاسيه، والمسافة بين مسمار الملك ومجموعة المحاور، وتباعد المحاور، وموضع تثبيت نظام التعليق، واتساق عرض المسار، وارتفاع السطح أو الإطار، وموقع نقاط قفل الحاوية.

لا يتمثل السؤال الرئيسي في كون الشاسيه طويلًا أو قصيرًا فحسب، بل في موضع مركز ثقل الحاوية المحملة بالنسبة إلى مسمار الملك ومجموعة المحاور. ويؤدي التغيير في هذه العلاقة إلى إعادة توزيع القوة الرأسية بين محاور الدفع في الجرار ومحاور المقطورة. وإذا بقي حمل زائد على عربة المحاور بالمقطورة، يزداد انحراف الإطارات وحرارتها. وإذا كانت محاور المقطورة خفيفة نسبيًا، فقد تصبح الإطارات أكثر عرضة للتآكل غير المنتظم بسبب الارتداد أو الميل إلى انغلاق المكابح أو انخفاض الثبات على الأسطح الوعرة.

وهذا مهم بصفة خاصة للمقطورات الهيكلية القابلة للتمديد أو متعددة الحاويات. إذ إن قفل حاوية أقصر في موضع غير مخصص لنمط تحميلها الفعلي قد يغيّر رد فعل المحاور بدرجة كبيرة. وقد تتعشق أقفال الالتواء بصورة صحيحة، إلا أن نتيجة تحميل الإطارات قد تظل غير جيدة. ولذلك، ينبغي أن تراعي فحوصات الجودة مواضع الحاويات المعتمدة، والكتلة الإجمالية المتوقعة، والتوزيع العملي للبضائع داخل الحاوية، وليس هندسة الشاسيه الفارغ فقط.

تباعد المحاور وتآكل الاحتكاك عند الانعطاف

لا يمكن للمقطورات الهيكلية متعددة المحاور أن تسمح لكل عجلة باتباع المسار الدائري نفسه أثناء انعطاف حاد. تقاوم المحاور الثابتة اختلاف أطوال المسارات المطلوبة للإطارات الداخلية والخارجية، مما يؤدي إلى احتكاك جانبي. وهذا تأثير فيزيائي طبيعي، لكنه يزداد شدة مع تفاعل هندسة مجموعة المحاور وبيئة الانعطاف وحالة الإطارات والحمل المتزايد.

يؤدي التباعد الأكبر بين المحاور عمومًا إلى تحسين توزيع الحمل والثبات في السير المستقيم، لكنه قد يزيد احتكاك الإطارات عند السرعات المنخفضة في المحطات والمستودعات والموانئ وساحات التسليم الحضرية. وقد تقلل المحاور المتقاربة من هذا الميل إلى الاحتكاك، لكنها قد تفرض قيودًا أخرى على التصميم وتوزيع الأحمال. ولا يوجد تباعد للمحاور متفوق عالميًا؛ إذ يعتمد الترتيب المناسب على اللوائح المعمول بها، وتكوين الحاوية، وهندسة المسار، وأحمال المحاور المسموح بها.

من الأخطاء الشائعة اعتبار كل تآكل في الكتف عيبًا في المحاذاة. وقد تكون المحاذاة هي السبب فعلًا، إلا أن المناورات الضيقة المتكررة بمجموعة محاور ثلاثية ثابتة ومحملة بشدة يمكن أن تؤدي إلى نمط احتكاك مميز حتى عندما تكون القياسات الثابتة مقبولة. لذلك ينبغي أن تسجل عملية الفحص ظروف التشغيل. ولا ينبغي تقييم الإطارات المستخدمة أساسًا في ممرات الطرق السريعة وفق توقعات التآكل نفسها تمامًا كالإطارات التي تتعرض مرارًا للانعطافات في الساحات الضيقة.

ما الذي قد تكشفه الأنماط غير المتساوية

دقة الإطار مهمة بعد دخول المقطورة إلى الخدمة

تمثل الأبعاد الاسمية للمقطورة الهيكلية في الرسم نقطة البداية فقط. أما التحكم الأهم فهو ما إذا كانت مراكز مسمار الملك والمحاور وحوامل نظام التعليق والعارضات العرضية ومحطات أقفال الالتواء تظل في علاقتها المقصودة بعد اللحام والتجميع وأحمال الخدمة. ويمكن أن يتضاعف انحراف هندسي صغير على طول الشاسيه، ولا سيما عند تركيب المحاور كمجموعة.

ولهذا السبب، لا ينبغي أن يتوقف الفحص البُعدي عند الطول والعرض الإجماليين. يشمل فحص القبول العملي عادةً اتساق مراكز المحاور، وتعامد المحاور مع مرجع الشاسيه، ومحاذاة مسمار الملك، وتماثل تثبيت نظام التعليق، وحالة ارتفاع السير، وحالة العناصر الإنشائية حول مناطق المحاور وأرجل الإسناد. وينبغي إجراء القياسات على سطح مستوٍ مناسب وتقييمها باستخدام رسومات الشركة المصنعة ومتطلبات السوق ذات الصلة.

ومن المفيد أيضًا الفصل بين محاذاة التصنيع ومحاذاة الخدمة. فقد تغادر المقطورة الهيكلية المصنع مصنعة بصورة صحيحة ثم يظهر بها تآكل الإطارات لاحقًا بعد اصطدامات بالأرصفة أو حالات تحميل زائد أو مسامير U مفكوكة أو قضبان عزم متضررة أو جلب متآكلة أو إصلاحات في الإطار. وعندما يظهر تآكل متكرر في الموضع نفسه، ينبغي أن يشمل الفحص الكامل حركة نظام التعليق والحالة المحملة بدلًا من الاعتماد على فحص محاذاة بالليزر في حالة عدم التحميل فقط.

ارتفاع السطح وارتفاع الاقتران وتوافق الجرار

يؤثر ارتفاع السطح في مركز ثقل المقطورة وزاوية سير الشاسيه خلف الجرار. وقد يؤدي عدم تطابق ارتفاع العجلة الخامسة إلى جعل مقدمة الإطار الهيكلي مرتفعة أو منخفضة. وإلى جانب اعتبارات الخلوص، قد يغير ذلك تحميل المحاور وهندسة نظام التعليق. وفي المعدات المزودة بنظام تعليق هوائي، قد يؤدي ارتفاع السير غير الصحيح إلى تغيير خصائص محاذاة المحاور وتقليل فعالية موازنة الأحمال.

لذلك، ينبغي إدراج الجرار في تقييم تآكل الإطارات. فعلى سبيل المثال، يجب مطابقة وحدة 6x4 مزودة بترتيب مسمار جر بقطر 3.5 بوصة وإطارات شعاعية 12.00R20 مع تصميم اقتران المقطورة وسعة التحميل المقصودة وحدود التشغيل المحلية. إنشاحنة الجر 400HP بمقود على اليمين مهيأة لأعمال الشحن والخدمات اللوجستية لمسافات طويلة، مع أنظمة مكابح الخدمة والركن والمكابح المساعدة. ومع ذلك، فإن ملاءمتها ضمن مجموعة مقطورة تعتمد أيضًا على إعداد العجلة الخامسة ووضعية الشاسيه عند التحميل ومواصفات الاقتران المعتمدة، وليس على قدرة المحرك وحدها.

في الأساطيل التي تتبادل الجرارات بصورة متكررة، تكون فحوصات ارتفاع الاقتران مفيدة بصفة خاصة. فقد تتآكل إطارات المقطورة بصورة منتظمة عند سحبها بواسطة مواصفة جرار واحدة وتظهر نمطًا مختلفًا عند إقرانها بجرار آخر. وهذا سبب لمراجعة توافق المجموعة قبل استبدال الإطارات أو ضبط المحاور بشكل متكرر.

إجراء أكثر فائدة لمراقبة الجودة

يربط أفضل إجراء للفحص أدلة الإطارات بالأدلة البُعدية. ابدأ بموضع الإطار وصور التآكل وسجل الضغط وسجلات حمل المحاور عند توفرها. ثم قارن عمق المداس بين اليسار واليمين وتحقق مما إذا كان النمط يتبع عجلة منفردة أو محورًا أو مجموعة المحاور بأكملها. فهذا التمييز يضيّق نطاق التحقيق. قد يشير إطار واحد إلى مشكلات النفخ أو طرف العجلة أو المكابح؛ بينما يرجح أن يشمل نمط محور كامل المحاذاة أو نظام التعليق أو الاحتكاك؛ وقد يشير نمط يشمل المجموعة بأكملها إلى التحميل وهندسة الشاسيه.

قبل اعتماد تصميم جديد لمقطورة هيكلية أو قاعدة عجلات معدلة، تأكد من أطوال الحاويات المقصودة ومواضع القفل وترتيب المحاور ومواصفات الإطارات ونطاق العجلة الخامسة للجرار والحدود القانونية السارية على مسار التشغيل. تختلف القواعد البُعدية وقواعد حمل المحاور المعمول بها حسب البلد، وينبغي مراجعة المعدات المصدرة وفقًا لسوق الوجهة بدلًا من افتراض ملاءمتها لكل شبكة طرق.

تدعم القدرة التصنيعية هذا العمل عندما ترتبط بانضباط الفحص. تدمج شركة شاندونغ جياكه لمبيعات السيارات المحدودة تصميم المركبات والإنتاج والتجارة وتصنيع الملحقات ضمن منشأة تبلغ مساحتها 300,000 م² ويعمل بها نحو 500 موظف. وتشمل معدات إنتاجها آلات القطع CNC واللحام الآلي والثني ولحام الخزانات، بما يدعم مجموعة واسعة من أنصاف المقطورات والمركبات الخاصة الموردة إلى أسواق جنوب شرق آسيا وآسيا الوسطى وأفريقيا. وبالنسبة للمقطورات الهيكلية، فإن السؤال ذو الصلة هو كيفية تحويل ضوابط التصنيع هذه إلى هندسة شاسيه ومحاور متحقق منها للمسار المحدد ومهمة الحاوية.

نادرًا ما ينشأ تآكل الإطارات عن بُعد واحد بصورة منفردة. فهو عادةً نتيجة تلاقي الهندسة مع الحمل والمناورة وحالة نظام التعليق وتوافق الجرار. ويمكن لفريق الجودة الذي يتعامل مع التآكل غير الطبيعي بوصفه مؤشرًا قابلًا للقياس على أداء الشاسيه أن يحدد المشكلات مبكرًا، ويتخذ قرارات أفضل بشأن المحاذاة أو الإصلاح، ويتجنب استبدال الإطارات دون معالجة سبب تآكلها.
