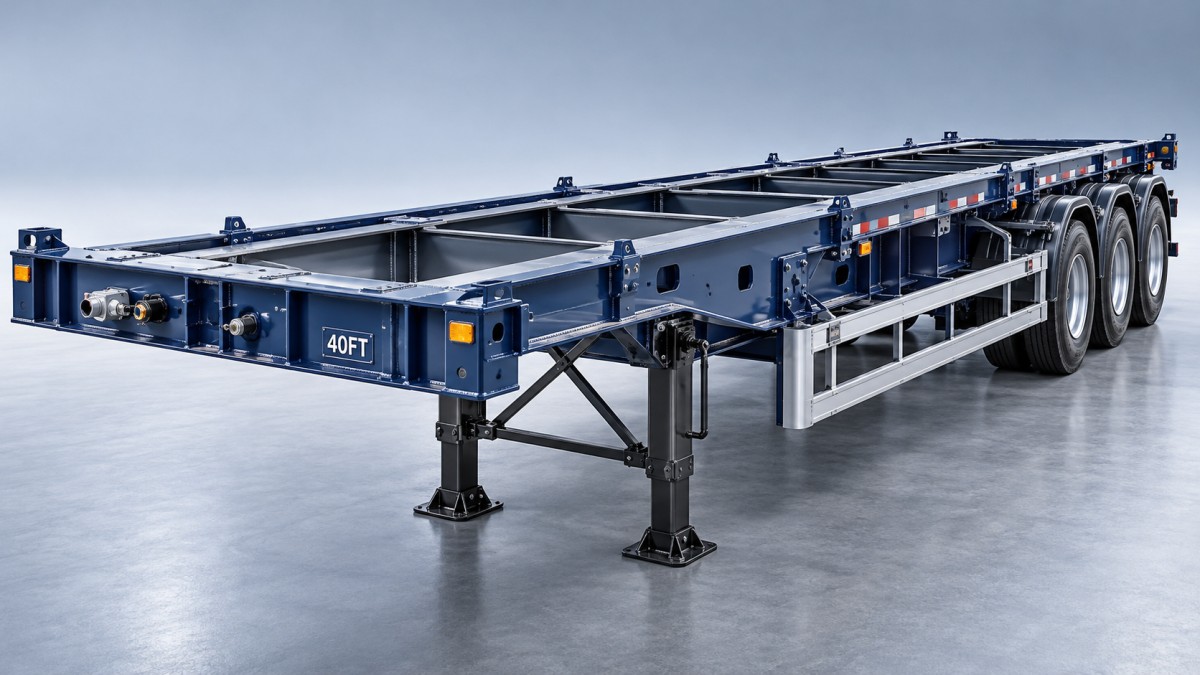

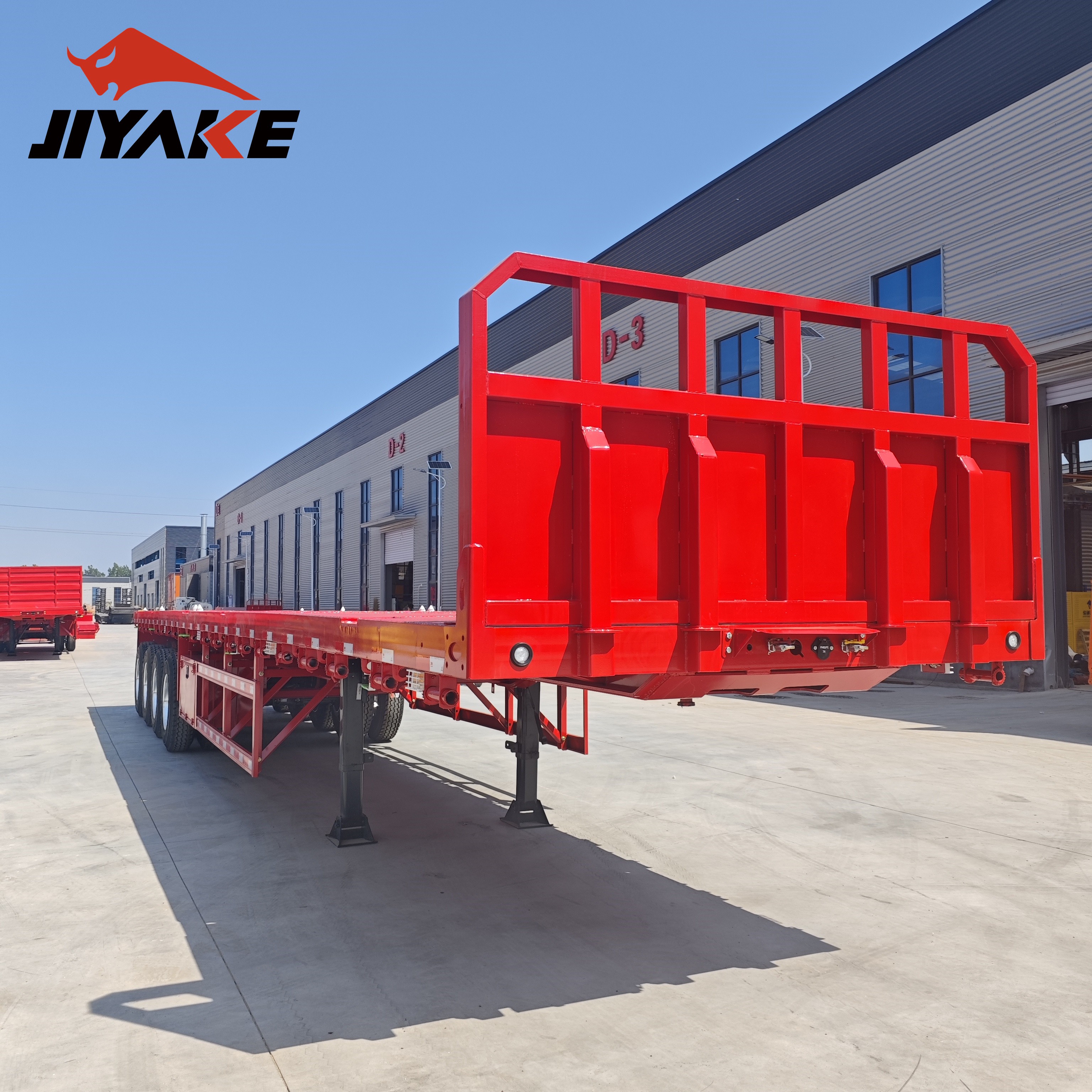

كيف تؤثر درجة الفولاذ وتصميم الهيكل على أسعار المقطورات المسطحة بطول 40 قدمًا

لا يكون سعر المقطورة المسطحة بطول 40 قدمًا ذا دلالة إلا عندما تتناول عروض الأسعار متطلبات الحمولة والمتطلبات الإنشائية نفسها. تؤثر درجة الفولاذ في مقاومة الخضوع، بينما يحدد شكل الإطار كيفية انتقال الأحمال عبر المقطورة. ولا تكفي درجة فولاذ أعلى أو هيكل أثقل، كلٌّ على حدة، لإثبات أداء إنشائي أفضل.

تربط المقارنة المفيدة بين شهادات المواد وأبعاد العوارض وافتراضات التحميل وتفاصيل اللحام ووزن المقطورة فارغة. وتوضح الاختلافات في هذه العناصر ما إذا كانت زيادة السعر تتيح سعة حمولة قابلة للاستخدام، أو تقلل الوزن، أو تتطلب أعمال تصنيع أكثر تعقيدًا، أو توفر تدعيمًا تحتاج إليه الخدمة المقصودة فعلًا.

قوة الفولاذ وصلابة الإطار خاصيتان مختلفتان

تصف مقاومة الخضوع الإجهاد الذي يبدأ عنده الفولاذ بالتشوه الدائم. ويسمح الفولاذ الأعلى مقاومةً باستخدام مقطع أصغر عندما يكون الخضوع هو العامل الحاكم في التصميم. وهذا يتيح فرصة لتقليل وزن الإطار، لكن لهذه الفرصة حدودًا: إذ يجب تقييم الترخيم والانبعاج الموضعي والإجهاد التعبّي وقوة الوصلات كلٌّ على حدة.

يبقى معامل المرونة للفولاذ الإنشائي الشائع متقاربًا إلى حد كبير بين درجات المقاومة المختلفة. ولذلك، فإن استبدال درجة تقليدية بفولاذ أعلى مقاومة مع الإبقاء على الأبعاد الهندسية نفسها لا يؤدي إلا إلى تغيير طفيف في صلابة الانحناء المرنة. كما أن تقليل سماكة الصفيحة للاستفادة من مقاومة الخضوع الأعلى يخفض صلابة المقطع ما لم تعوّض ذلك أبعاد أخرى.

يوضح هذا الفرق كيف يمكن لإطار أخف مصنوع من فولاذ أعلى درجة أن يستوفي حسابات المقاومة، ومع ذلك يُظهر ترخيمًا أكبر للسطح تحت الحمولة نفسها. وعندما تحدد محاذاة الحمولة أو دعم الحاوية أو الخلوص عن سطح التحميل مقدار الحركة المسموح بها، فقد تحدد الصلابة المقطع المطلوب قبل مقاومة الخضوع.

إن عرض السعر الذي يذكر فقط «فولاذ عالي المقاومة» يترك أسئلة مهمة بلا إجابة. يجب أن تحدد المواصفة درجة فولاذ معروفة، ومعيار المواد المعتمد، ونطاق السماكة، وحالة التوريد. وقد تختلف خصائص الخضوع باختلاف السماكة. كما تكتسب متانة الصدم أهمية عندما تزيد درجات الحرارة المنخفضة والأحمال المفاجئة من عواقب الكسر الهش. وينبغي أن تكون شهادات المواد قابلة للتتبع إلى الصفائح المستخدمة في العناصر الإنشائية الرئيسية.

توضح أبعاد العارضة الرئيسية أكثر مما يوضحه العمق الإجمالي

في العارضة الرئيسية المصنّعة ذات المقطع I، تتحمل الحافتان جزءًا كبيرًا من إجهاد الانحناء، بينما ينقل الجدار القص ويحافظ على تباعد الحافتين. ويؤدي زيادة عمق العارضة عمومًا إلى تحسين كفاءة الانحناء، لكن الجدار الأعمق والأرق يتطلب تقييمًا للانبعاج وتأثيرات الأحمال المركزة.

لذلك، لا يكفي تحديد الارتفاع الإجمالي للعارضة. فقد تختلف خصائص المقطع اختلافًا كبيرًا بين عارضتين لهما العمق نفسه بسبب اختلاف عرض الحافتين وسماكتهما وسماكة الجدار. وقد تخفي مقارنة الارتفاع الاسمي وحده تقليلًا في المواد المستخدمة في الأجزاء التي تقاوم الانحناء.

يحدد الرسم المفيد للإطار الحافتين العلوية والسفلية والجدار والمقويات ووصلات العوارض العرضية والتغيرات في المقطع على امتداد الهيكل. ويستحق كل من الانتقال عند العنق الأمامي ومناطق تثبيت نظام التعليق اهتمامًا خاصًا، لأن الشكل الهندسي وانتقال الأحمال يتغيران فيهما. وقد يؤدي إنهاء التدعيم بشكل مفاجئ إلى تكوين تفصيل حساس للإجهاد التعبّي، حتى عندما تكون الصفيحة المحيطة سميكة.

يغيّر نمط التحميل متطلبات الإطار

لا توضح الحمولة الاسمية كيفية توزيع تأثيرها. فالبضائع المعبأة في أكياس والموزعة بالتساوي، والآلات الموضوعة على دعامات ضيقة، والحاويات المدعومة عند زواياها، تفرض متطلبات مختلفة. ولا يمكن لإطار مصمم لتحمل حمولة موزعة أن يستوعب تلقائيًا الكتلة الإجمالية نفسها إذا تركزت قرب منتصف سطح التحميل.

في نقل الآلات، يؤثر سطح الارتكاز وموضع الحمولة الطولي في انحناء سطح التحميل محليًا، وفي تحميل العوارض العرضية، وفي انحناء العوارض الرئيسية. كما يجب مراعاة أحمال العجلات أثناء التحميل: فالآلة التي تتحرك إلى سطح التحميل تفرض حالة تحميل متحركة تختلف عن وضعها النهائي بعد التوقف. ولا تكفي سماكة صفيحة سطح التحميل وحدها لإثبات المقاومة إذا كانت العوارض الداعمة متباعدة أكثر من اللازم.

تتطلب خدمة الحاويات تحديد مسارات انتقال الأحمال من تجهيزات التثبيت إلى الهيكل. ويجب أن تتوافق مواقع الدعم وملحقات التثبيت والتدعيمات القريبة مع تكوينات الحاويات المشمولة في التصميم. ولا يثبت تركيب تجهيزات التثبيت على سطح تحميل متعدد الأغراض قدرة الهيكل المحيط على التحمل.

توضح خدمة الإنشاءات أيضًا سبب عدم إمكانية نقل تصنيفات سعة المركبات من تطبيق إلى آخر. تتعاملشاحنة قلابة 8X4 بقوة 400HP مع المواد السائبة عبر هيكل قلّاب ونظام رفع؛ أما الشاحنة المسطحة التي تحمل معدات الإنشاءات فتتلقى الأحمال عبر العجلات أو الجنزيرات أو الدعامات. وفي حين يتطلب كلا التطبيقين خدمة شاقة، فإن مسارات الأحمال الإنشائية فيهما تحتاج إلى تقييم مختلف.

تحدد جودة اللحام مدى فائدة استخدام فولاذ أعلى سعرًا

تفرض الصفائح الأعلى مقاومة متطلبات لحام ترتبط بتركيبها وسماكتها وحالة توريدها ودرجة تقييد الوصلة. ويؤثر اختيار مواد اللحام ومدخل الحرارة والتسخين المسبق عند الحاجة وتسلسل اللحام في الوصلة الناتجة. وقد يؤدي عدم ضبط مدخل الحرارة إلى تغيير الخصائص في المنطقة المتأثرة بالحرارة أو زيادة التشوه.

لا تُعد اللحامات المستمرة أو طبقات اللحام الأكبر دليلًا تلقائيًا على جودة الإطار. وينبغي أن يتوافق حجم اللحام واستمراريته مع متطلبات نقل الأحمال في الوصلة. وتضيف كمية معدن اللحام الزائدة حرارة ووقتًا إلى الإنتاج، في حين تترك الوصلة الأصغر من اللازم أو سيئة الانصهار مسار انتقال الأحمال المقصود غير مكتمل.

يجب التعامل مع أداء الإجهاد التعبّي بشكل منفصل عن المقاومة الساكنة. إذ تؤدي مؤثرات الطريق المتكررة إلى دورات إجهاد، لا سيما حول نقاط التثبيت وتغيرات المقاطع ونهايات اللحام. ولا تؤدي زيادة مقاومة خضوع المعدن الأساسي تلقائيًا إلى تحسين مقاومة الإجهاد التعبّي لتفصيل ملحوم. وتظل لشكل اللحام ووجود الحزوز ومحاذاة الأجزاء ومدى الإجهاد الموضعي أهمية مؤثرة.

تفسر هذه المتطلبات جزءًا من اختلاف تكلفة التصنيع. فالمحاذاة الدقيقة للأجزاء وإجراءات اللحام المناسبة وفحص الأبعاد والفحص غير الإتلافي المختار على نحو ملائم، كلها تستهلك موارد الإنتاج. ولا يثبت السطح المطلي الأملس سلامة اللحامات الداخلية، وينبغي أن يحدد نطاق الفحص الوصلات المشمولة ومعايير القبول.

يتطلب خفض الوزن تحديد حدود التشغيل

لا يزيد الهيكل الأخف الحمولة المتاحة إلا عندما تسمح الكتلة الإجمالية المسموح بها للمركبة والمقطورة وتوزيع أحمال المحاور بذلك. وتكون فائدته العملية محدودة إذا كان حجم الحمولة هو العامل المحدِّد أولًا. كما يجب أن تشمل مقارنة الوزن الفارغ تجهيزات متطابقة: إذ تؤثر مواصفات سطح التحميل وتجهيزات التثبيت ونظام التعليق ومعدات الإنزال والملحقات كلها في الوزن النهائي.

تتطلب العناصر الأقل سماكة والمصنوعة من فولاذ عالي المقاومة اهتمامًا خاصًا في المواضع التي قد تقلل فيها الانبعاجات أو الاحتكاك أو التآكل من مساحة المقطع الفعالة. فالمقاومة لا تعوّض السماكة المفقودة. ويجب إعادة تقييم التصميم الموفّر للوزن والمخصص للخدمة على الطرق السريعة المنضبطة قبل استخدامه على طرق الوصول غير المستوية التي تتكرر فيها أحمال الالتواء والصدمات.

كما يتطلب السلوك الالتوائي تحقيق التوازن. إذ يؤدي اختلاف حركة العجلات قطريًا إلى التواء الهيكل، وقد يزيد التقييد الموضعي المفرط الإجهاد عند الوصلات. ويؤدي إضافة الدعامات دون تمييز إلى تغيير مسارات الأحمال؛ وتتوقف فائدتها على الترتيب العام للإطار وظروف الخدمة المعتمدة في التصميم.

ما الذي يجعل عرضي السعر قابلين للمقارنة من الناحية الفنية

تبدأ المقارنة الموثوقة للأسعار بأساس تصميم مشترك: ترتيب الحمولة، ومساحات الارتكاز، وطريقة التحميل، وأسطح التشغيل، والحد الأقصى المسموح به للترخيم. وينبغي أن يحدد كل عرض سعر درجات المواد ومقاطع العوارض الرئيسية وترتيب العوارض العرضية وتفاصيل التدعيم والأساس المعتمد لوزن المقطورة فارغة، بما يتناسب مع تلك الخدمة.

عندما تدعم الحسابات أو التحليلات الإنشائية ادعاءً بشأن السعة، تكون الافتراضات لا تقل أهمية عن النتيجة المعلنة. ويجب أن تعكس شروط الإسناد ومواضع الأحمال والبدلات الديناميكية وتمثيل الوصلات المقطورة المقترحة. فالتحليل الذي يبيّن إجهادًا مقبولًا تحت حمولة موزعة لا يحسم مسألة حمولة الآلات المركزة أو الإجهاد التعبّي عند نقطة تثبيت ملحومة.

إذا استمر اختلاف السعر، فيمكن لتوضيح مفصل للبنود ربطه بدرجة المواد أو كتلة الفولاذ أو أعمال التصنيع أو نطاق الفحص أو التخفيض المؤكد للوزن. ويجعل هذا الربط المواصفة المعروضة قابلة للتقييم: إذ تغطي التكلفة الإضافية متطلبًا إنشائيًا محددًا، لا ادعاءً غير مدعوم بوجود «إطار أقوى».
