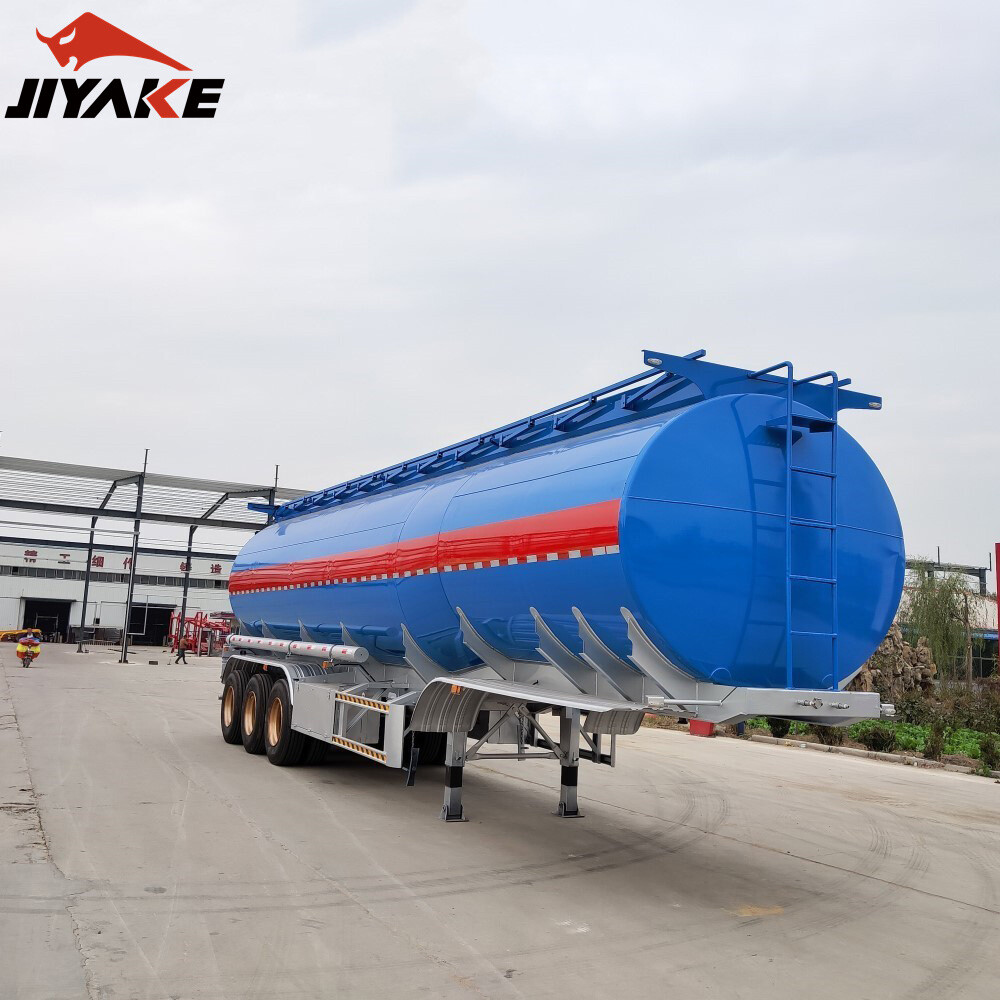

كم عدد المقصورات التي تحتاجها ناقلة الوقود؟

قد تحتاج ناقلة الوقود إلى حجرة واحدة أو عدة حجرات، ولكن لا يوجد عدد موحد للحجرات. يعتمد التصميم المناسب على عدد درجات الوقود المحملة، والحجم المطلوب في كل نقطة تفريغ، والوزن الإجمالي المسموح به للمركبة، وظروف الطريق، وإجراءات التحميل والتفريغ المستخدمة على المسار. يمكن أن يكون الخزان ذو الحجرة الواحدة عمليًا لتسليمات المنتجات المفردة بالجملة، بينما تُختار ناقلة الوقود متعددة الحجرات عادةً عندما يلزم نقل عدة منتجات أو كميات تسليم على المركبة نفسها.

يجب أن يبدأ تخطيط الحجرات بنمط التسليم بدلًا من أكبر حجم خزان ممكن. فقد تتطلب الناقلة ذات الحجرات القليلة جدًا رحلات إضافية أو تترك جزءًا من حجم المنتج غير قابل للاستخدام. أما الناقلة ذات العدد الكبير من الحجرات الصغيرة فقد تقلل مرونة التشغيل، وتزيد تعقيد التصنيع، وتجعل التنظيف أو الفحص أكثر استهلاكًا للوقت.

ناقلات الوقود ذات الحجرة الواحدة

تحمل الناقلة ذات الحجرة الواحدة منتجًا واحدًا ضمن حيز خزان متصل واحد. وغالبًا ما يكون هذا الترتيب مناسبًا عندما تُسلَّم الحمولة كاملةً إلى موقع واحد، أو عندما يتعامل المسار باستمرار مع درجة الوقود نفسها. ويُعد تسليم الديزل إلى منشأة تخزين بالجملة مثالًا نموذجيًا. ويتميز هذا التصميم بعدد أقل من الحواجز الداخلية، ونقاط أقل لفصل المنتجات، وتسلسل تحميل أبسط.

ومع ذلك، لا يمكن للخزان الواحد أن يحتفظ بشكل منفصل بالبنزين أو الديزل أو الكيروسين أو غيرها من المنتجات السائلة. وحتى عندما يكون منتجان متوافقين لأغراض تجارية معينة، فإن خلطهما دون إجراء معتمد قد يسبب مشكلات في جودة المنتج والمسؤولية. لذلك تكون الحجرة الواحدة مقيِّدة عندما تتطلب محطات التسليم درجات مختلفة أو أحجامًا متفاوتة بشكل كبير.

كما يجب الاهتمام بحركة السائل الداخلية. فقد تتعرض الخزانات الطويلة التي تحمل حمولات جزئية لاندفاع كبير للسائل أثناء الكبح أو التسارع أو الانعطاف. وقد تكون الحواجز أو ترتيبات التحكم في الاندفاع مطلوبة وفقًا لتصميم الخزان وقواعد النقل السارية. وهي تقلل حركة السائل، لكنها لا تنشئ حجرات منفصلة للمنتجات.

لماذا تُستخدم التصاميم متعددة الحجرات

تستخدم معظم ناقلات توزيع المنتجات البترولية حجرات متعددة، لأن كل حجرة يمكن أن تحمل منتجًا مختلفًا أو كمية مقاسة بشكل منفصل من المنتج نفسه. وقد تشمل التكوينات الشائعة حجرتين أو ثلاثًا أو أربعًا أو خمسًا أو أكثر. ويكون عدد الحجرات بحد ذاته أقل أهمية من سعات الحجرات الفردية.

فعلى سبيل المثال، قد تحتاج الناقلة إلى حجرة أكبر للديزل وحجرات أصغر لدرجات وقود أخرى. وقد يتطلب مسار آخر عدة أقسام متقاربة الحجم لأن كل نقطة تسليم تستقبل حجمًا مماثلًا. ينبغي أن يتوافق مخطط الحجرات مع أحجام التفريغ الفعلية، بحيث يوفر حجمًا كافيًا لكل محطة مع تجنب بقاء كمية زائدة كبيرة من المنتج بعد اكتمال المسار.

تدعم الحجرات المنفصلة عزل المنتجات، لكن العزل لا يكون فعالًا إلا عندما يكون مسار المنتج بالكامل خاضعًا للتحكم. فأغطية الفتحات العلوية، والصمامات السفلية، والأنابيب، ووصلات الخراطيم، وأذرع التحميل، وأنظمة الأبخرة، وإجراءات التفريغ كلها مهمة. وقد يتعرض الخزان المقسم بصورة صحيحة للتلوث المتبادل إذا لم يتم تصريف أو تعريف أو تشغيل مجمع مشترك أو خرطوم أو صمام بالشكل الصحيح.

عدد الحجرات مقابل حجم الحجرة

من الأخطاء الشائعة تحديد الناقلة وفقًا للسعة الإجمالية وعدد الحجرات فقط، مثل «خمس حجرات» دون تحديد أحجام التشغيل الخاصة بها. فقد تخدم ناقلتان كل منهما بخمس حجرات مسارات مختلفة جدًا. قد تحتوي إحداهما على قسم مركزي كبير للديزل مع أربعة أقسام صغيرة، بينما قد تحتوي الأخرى على خمس حجرات متساوية.

ينبغي تحديد سعة كل قسم بناءً على جدول التسليم المتوقع. ضع في الاعتبار أصغر كمية تفريغ منتظمة، وأكبر كمية تفريغ منتظمة، وما إذا كانت إحدى الحجرات قد تحتاج إلى تزويد أكثر من وجهة واحدة. وقد يصعب استخدام الحجرة الصغيرة جدًا بكفاءة إذا لم تستوعب كمية التحميل أو التسليم المعتادة. وعلى العكس، قد تفرض الحجرة كبيرة الحجم تشغيلًا بحمولة جزئية وتؤدي إلى حجم متبقٍ يمكن تجنبه.

• يمكن أن يناسب تصميم الحجرتين المسارات التي تتضمن منتجين رئيسيين أو منتجًا واحدًا موزعًا بين وجهتي تسليم.
• غالبًا ما توفر ثلاث أو أربع حجرات توازنًا عمليًا بين تنوع المنتجات والسعة القابلة للاستخدام.
• قد تكون خمس حجرات أو أكثر مناسبة عندما تتفاوت كميات التسليم بدرجة كبيرة، لكن وسم الصمامات ومنطق الأنابيب والانضباط في التحميل تصبح أكثر أهمية تدريجيًا.

تؤثر هندسة الخزان في السعة القابلة للاستخدام أيضًا. فقد تتميز التصاميم ذات المقاطع الأسطوانية أو الإهليلجية أو غيرها بخصائص تعبئة مختلفة، وسلوك مختلف لمركز الثقل، ومتطلبات تصنيع مختلفة. يجب أن تتحمل الحواجز الداخلية الضغط واندفاع السائل مع الحفاظ على إحكام موثوق بين المنتجات. وينبغي أن يراعي موقعها شكل الغلاف، وفتحات الوصول، ومتطلبات التدعيم، والحجم المقصود لكل حجرة.

يمكن أن تغير حدود الوزن الإجابة

لا يمكن اختيار حجم الوقود بمعزل عن الوزن. فالمنتجات السائلة المختلفة لها كثافات مختلفة، ويجب أن تبقى المركبة المحملة ضمن أحمال المحاور المسموح بها والكتلة الإجمالية للمركبة. وقد ينتج عن ترتيب حجرات يبدو مناسبًا من حيث اللترات توزيع غير ملائم للأحمال على المحاور عند تحميل المنتج الأثقل في قسم معين.

يجب تقييم الهيكل، والتعليق، وحمل العجلة الخامسة، وتباعد المحاور، وموضع تثبيت الخزان، وتسلسل الحجرات كنظام مركبة واحد. إذ يمكن لملء حجرة أمامية أو خلفية أو مركزية أن يغير توزيع الأحمال بشكل مختلف بين محاور القاطرة والمقطورة. ويكتسب ذلك أهمية خاصة عندما تتضمن المسارات منحدرات شديدة، أو مداخل غير مستوية إلى المحطات، أو عمليات توقف وانطلاق متكررة.

بالنسبة إلى مقطورة صهريج نصف مقطورة، يجب أن تكون وحدة القاطرة متوافقة أيضًا مع وزن التشكيلة المقصود وحمل الاقتران. ويمكن تقييم هيكل شاسيه ثقيل 6x4، مثل التكوين المرتبط بـFoton Truck، من حيث الجر وسعة المحاور وقاعدة العجلات وظروف التشغيل المحلية، لكن مواصفات القاطرة لا تحدد عدد حجرات الناقلة بمفردها.

سير عمل التحميل والتسليم

يؤثر اختيار الحجرات مباشرةً في عمليات المحطة. تتطلب كل حجرة تخصيصًا واضحًا للمنتج، وحجمًا مستهدفًا، وتسلسل تحميل. وعند استخدام التحميل السفلي، ينبغي مطابقة نظام التحميل مع وصلة الحجرة المعنية وترتيب الحماية من الامتلاء الزائد. ويجب أن يبقى تعريف المنتج واضحًا دون التباس من منصة التحميل حتى نقطة التفريغ.

عند التسليم، يجب أن تتوافق صمامات التفريغ ومسار الخرطوم مع خزان الاستقبال. فقد يؤدي فتح مخرج غير صحيح إلى إرسال المنتج الخاطئ إلى خزان التخزين الخطأ. ينبغي أن تكون ملصقات الحجرات متينة وسهلة القراءة، بينما يجب ترتيب مقابض الصمامات ووصلات المجمع بحيث تكون وظيفتها واضحة أثناء العمل الروتيني. وعندما تتشابه درجات المنتجات في المظهر، لا يكون الفحص البصري وحده وسيلة تحكم موثوقة.

تتطلب عدة مسارات أيضًا تفريغًا جزئيًا من عدة حجرات. في هذه الحالة، ينبغي تسجيل قراءات العدادات، والحجرات المختومة عند الاقتضاء، والحجم المتبقي، وترتيب عمليات التفريغ بما يتوافق مع إجراءات التشغيل. وقد تؤثر الحجرة التي تبقى ممتلئة جزئيًا بعد التسليم في تحميل المحاور لاحقًا وفي مناولة المركبة.

المواد والتصنيع ووسائل الوصول

تُصنّع أغلفة ناقلات الوقود عادةً من مواد تُختار وفقًا لتوافقها مع الوقود، والوزن، والاحتياجات الهيكلية، وظروف الصيانة. ويعتمد اختيار سبائك الألومنيوم أو الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو أي مادة معتمدة أخرى على السائل المنقول والمتطلبات السارية. وينبغي أن يشمل اختيار المواد الغلاف والحواجز ومواد لحام الوصلات والصمامات والحشيات والأنابيب، وليس جسم الخزان الرئيسي فقط.

يضيف كل حاجز داخلي أعمال لحام وفحص واختبار للتسرب. وينبغي أن تحافظ عملية التصنيع على فصل الحجرات دون تشويه الغلاف أو إنشاء مناطق يتعذر الوصول إليها تحتجز المنتج. وقد يحسن اللحام الآلي الاتساق عند التحكم فيه بشكل صحيح، لكن الفحص النهائي يجب أن يغطي جودة اللحام، وسلامة الحجرات، وتدعيم الفتحات، وتشغيل الصمامات ووسائل الإغلاق.

ينبغي أن تتيح فتحات الوصول التنظيف والفحص دون المساس بإجراءات الدخول الآمن. فزيادة عدد الحجرات تعني مزيدًا من الفتحات العلوية والتجهيزات والأختام ونقاط التسرب المحتملة. وتتطلب الحشيات فحصًا دوريًا لأن التعرض للوقود والحرارة والاهتزاز والفتح المتكرر قد يؤثر في أداء الإحكام. وينبغي أن تمنع ترتيبات التصريف التراكم غير المقصود للمنتج حول الصمامات أو الأنابيب.

ظروف المسار والقيود التنظيمية

قد تؤثر القواعد المحلية في الأبعاد القصوى، وأحمال المحاور، ومعدات السلامة من الحرائق، وخصائص الإيقاف الطارئ، وممارسات الربط والتأريض، والتحكم في الأبخرة، ووسم المنتجات، وبناء الخزان المسموح به. وتختلف هذه المتطلبات حسب الولاية القضائية والوقود المنقول. لذلك ينبغي مراجعة تكوين الحجرات المختار وفقًا للبيئة التنظيمية الفعلية قبل بدء التصنيع.

تتساوى ظروف المسار في الأهمية مع السعة القانونية. فقد يفضل المسار الطويل الذي يتضمن تسليمات بالجملة متوقعة عددًا أقل من الحجرات الأكبر حجمًا. ويمكن أن يفضل التسليم في المناطق الحضرية الكثيفة حجرات إضافية، لأن كل محطة قد تتطلب درجة مختلفة أو كمية أصغر. ويمكن أن تؤثر أسطح الطرق الرديئة، ونقاط الوصول الضيقة، وقيود منصة التحميل، وسعات التخزين في مواقع الاستقبال، جميعها في التصميم العملي.

يتمثل النهج السليم في تحويل جدول التسليم إلى أحجام حجرات فردية، ثم التحقق معًا من هيكل الخزان وإجراءات التحميل وضوابط التفريغ وتوزيع وزن المركبة. تحتاج ناقلة الوقود إلى عدد كافٍ من الحجرات للحفاظ على فصل المنتجات والتسليمات بصورة صحيحة، ولكن ليس أكثر مما يمكن للمسار استخدامه بشكل موثوق وآمن.
