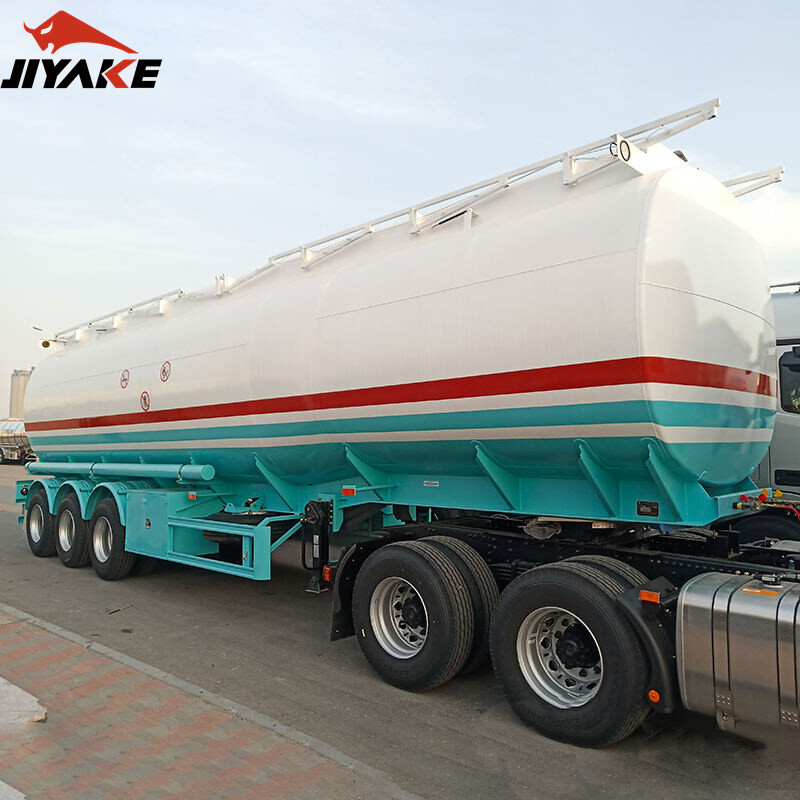

شرح سعة ناقلة الوقود وتصميم المقصورات وخيارات المضخة

يبدأ تقييم ناقلة الوقود بتصحيح بسيط: الحجم المعلن ليس سوى جزء واحد من المواصفات. وتعتمد السعة القابلة للاستخدام في ناقلة الوقود على كثافة السائل، وهامش السماح بالاندفاع، والمساحة اللازمة للتمدد الحراري، وظروف الطريق، وطريقة التحميل. فقد تبدو الناقلة فعّالة على الورق، لكنها قد تصبح محدودة أثناء التشغيل إذا لم تتوافق هندسة الخزان، وترتيب المقصورات، ونظام التفريغ مع نوع الوقود ونمط التسليم.

السعة قيمة إنشائية وتشغيلية

في تصميم ناقلات الوقود، يجب قراءة الحجم الإجمالي للخزان وحجم التحميل الفعلي بشكل منفصل. يصف الحجم الإجمالي المساحة الداخلية لجسم الخزان. أما الحجم الفعلي فيكون أقل، لأن الخزان يحتاج عادةً إلى مساحة بخار، ولا سيما عندما تتسبب التغيرات في درجة الحرارة المحيطة في التمدد. وإذا كانت الناقلة تتعامل مع الديزل فقط، فقد تتم إدارة الهامش بطريقة مختلفة عن وحدة متعددة المنتجات تنقل البنزين والديزل على المسار نفسه. ولهذا لا يمكن تقييم السعة اعتمادًا على الأمتار المكعبة وحدها.

كما يؤثر شكل جسم الخزان في قابلية الاستخدام الفعلية. إذ يخفض الخزان البيضاوي مركز الثقل ويحسن غالبًا الاستقرار الجانبي، لكنه قد يقلل مرونة استغلال المساحة الداخلية مقارنة بالمقطع الدائري. ويوزع الجسم الدائري الإجهاد بكفاءة، إلا أن دمجه مع الهيكل وقيود الارتفاع قد تدفع التصميم نحو شكل بيضاوي أو بيضاوي معدل. وفي منصات الشاحنات الثقيلة، تكتسب العلاقة بين تباعد المحاور وارتفاع الإطار وموضع قاعدة الخزان أهمية لا تقل عن أهمية حجم الناقلة المعلن، لأن سوء توزيع الحمولة قد يؤدي إلى انخفاض الحمل على المحور الأمامي أو تركزه على المحور الخلفي أثناء التفريغ الجزئي.

ومن الأخطاء الشائعة الأخرى افتراض أن الناقلة الأكبر تحسن دائمًا اقتصاديات المسار. فإذا كانت نقاط التسليم صغيرة ومتكررة، فقد تؤدي السعة المفرطة إلى رحلات متكررة بحمولات جزئية، وزيادة مخاطر تماوج السائل، وتسلسل غير فعّال للمقصورات. أما بالنسبة إلى المستودعات ذات عمليات التسليم الكبيرة والمستقرة، فقد تكون الناقلة الأكبر ذات المنتج الواحد خيارًا مناسبًا. وبالنسبة إلى تزويد محطات البيع بالتجزئة، غالبًا ما يكون الحل العملي هو تحقيق توازن بين الحجم الإجمالي وتقسيم المقصورات بمرونة.

تصميم المقصورات يؤثر في سلامة المنتج

يظهر كثير من الفروق الفنية في تخطيط المقصورات. ويمكن لناقلة الوقود التي تحمل منتجًا واحدًا استخدام ترتيب داخلي أبسط، لكن التوزيع المختلط يتطلب عادةً عدة أقسام معزولة. ولا يقتصر الغرض على الفصل بين أنواع الوقود، إذ يساعد التقسيم المناسب للمقصورات على إدارة تغير حمل المحاور أثناء التفريغ، والحد من تأثير السطح الحر، وتقليل مخاطر التلوث عند تبديل المنتجات أو غسل الخطوط.

ويستحق تصميم الحواجز الداخلية اهتمامًا دقيقًا. إذ يجب أن تتمتع الحواجز الداخلية بقدر كافٍ من القوة للتحكم في حركة السائل الطولية، مع ضرورة أن تدعم فتحاتها ومسارات التدفق التصريف الكامل أثناء التفريغ والتنظيف. وإذا تم وضع الفتحات بشكل غير مناسب، فقد تبقى بقايا المنتج محبوسة في المناطق المنخفضة. ويصبح ذلك مشكلة عملية عند تغيير نوع الوقود في إحدى المقصورات أو عند الحاجة إلى إزالة المياه بعد الصيانة.

يجب أن يعكس حجم المقصورات نمط التسليم الفعلي. فالمقصورات الصغيرة جدًا تزيد من تعقيد التصنيع، وتضيف مزيدًا من نقاط الإحكام، وقد تزيد نقاط الصيانة حول أغطية الفتحات والصمامات ومؤشرات المستوى. أما المقصورات الكبيرة جدًا فتقلل مرونة المسار وقد تفرض خلط جداول التسليم دون ضرورة. وفي المراجعة الفنية، يتمثل السؤال الصحيح في معرفة ما إذا كان التقسيم يدعم تسلسل التفريغ المقصود دون التسبب في انتقال غير مستقر للحمل بين المحاور أو احتجاز بقايا غير قابلة للاستخدام.

كما تكتسب استراتيجية الحواجز أهمية. فالمقصورات الكاملة والحواجز الجزئية ليستا خيارين قابلين للاستبدال. إذ تقلل الحواجز الاندفاع، لكنها لا تحل محل الفصل المناسب بين المنتجات. وبالنسبة إلى أنواع الوقود، ينبغي النظر إلى الأسطح الداخلية وتشطيب اللحامات معًا. فقد تتسبب مناطق اللحام الخشنة أو اللحامات غير المشطبة جيدًا أو الزوايا التي يصعب الوصول إليها في تراكم الرواسب وتعقيد عملية التنظيف. ولذلك فإن جودة التصنيع لها آثار تشغيلية مباشرة، وليست مجرد مسألة جمالية.

ينبغي تقييم تفاصيل المواد والتصنيع معًا

غالبًا ما تتم مناقشة مادة جسم الخزان من حيث السماكة فقط، لكن السماكة وحدها لا تقدم معلومات كافية. إذ تؤثر درجة المادة وجودة التشكيل واتساق اللحام والتدعيم حول الفتحات ومعالجة مقاومة التآكل جميعًا في عمر الخدمة. وعادةً ما تتعرض المناطق المحيطة بفتحات الدخول وأحواض التفريغ وفوهات الأنابيب وحوامل التثبيت لإجهادات مركزة. ولذلك تستحق هذه التفاصيل الموضعية اهتمامًا أكبر من رقم السماكة المعلن.

وبالنسبة إلى ناقلة الوقود، تؤثر دقة التصنيع في الإحكام ومنع التسرب على المدى الطويل. فقد يؤدي عدم المحاذاة أثناء الدرفلة أو تركيب القواعد إلى إدخال إجهادات في جسم الخزان قبل دخول الناقلة إلى الخدمة. ويُفضل عمومًا استخدام اللحام المحيطي الآلي والتشكيل المنضبط عندما يدعم حجم الإنتاج ذلك، لأن الحفاظ على الاتساق يكون أسهل مقارنة بالتركيب اليدوي شديد التفاوت. ومع ذلك، لا تكون الأتمتة في اللحام ذات قيمة إلا إذا تمت مراقبة اختراق الجذر وشكل خط اللحام والفحص بعد اللحام.

ولا ينبغي التعامل مع توافق الهيكل باعتباره مسألة ثانوية. فعند تركيب جسم ناقلة على هيكل شاحنة ثقيلة، يجب مراعاة مرونة الإطار وحركة نظام التعليق وحركة الأنابيب. ولهذا السبب يقارن بعض مخططي الأساطيل بين منطق تصميم جسم الناقلة وتطبيقات الشاحنات الثقيلة الأخرى، بما في ذلك المنصات مثل تكوينات Foton Truck المستخدمة في النقل الهندسي، حيث يمثل نظام نقل الحركة 6x4 وتباعد المحاور وتوزيع الحمولة عوامل حاسمة بالفعل. وتفيد هذه المقارنة على مستوى الدمج، رغم أن تشغيل الناقلة يفرض سلوكًا مختلفًا تمامًا للحمل السائل.

اختيار المضخة يغير أداء التسليم

ينبغي أن يستند اختيار المضخة أولًا إلى بيئة التفريغ، ثم إلى المنتج، وبعد ذلك فقط إلى معدل التدفق المستهدف. وتشمل الترتيبات الشائعة في خدمة ناقلات الوقود مضخات الطرد المركزي ذاتية التحضير، والمضخات الترسية، والأنظمة التي تعتمد جزئيًا على التفريغ بالجاذبية عندما تسمح ظروف الموقع بذلك. ويغير كل ترتيب متطلبات الصيانة وسلوك السحب ومدى تحمل القيود في الخط.

عادةً ما يُفضل استخدام مضخات الطرد المركزي عند الحاجة إلى تدفق أعلى ونقل أكثر سلاسة، لكنها حساسة لظروف السحب وليست مثالية لكل نطاقات اللزوجة. ويمكن للمضخات الترسية توفير خصائص قياس مستقرة وسلوك أقوى في التحضير الذاتي، إلا أنها قد تكون أقل تحملًا عند وجود مواد صلبة أو تلوث في الخط. وإذا كان من المتوقع أن تقوم الناقلة بالتفريغ عبر خراطيم طويلة أو إلى مخزن يوجد على ارتفاع مختلف، فينبغي قراءة منحنى المضخة في ضوء فاقد الأنابيب الفعلي، بدلًا من الاعتماد على أرقام السعة الاسمية الواردة في الكتيب.

وتكتسب طريقة التشغيل أهمية مماثلة. إذ تربط المضخة المدارة بواسطة مأخذ القدرة PTO أداء التفريغ بظروف تشغيل المحرك وتوافق علبة التروس. ويضيف التشغيل الهيدروليكي مرونة في بعض التخطيطات، لكنه يفرض اعتبارات حرارية ومتطلبات صيانة خاصة به. أما في التطبيقات الأبسط، فيقلل التفريغ بالجاذبية من عدد الأجزاء المتحركة، إلا أنه يتطلب تخطيطًا مناسبًا للمحطة وقد يبطئ سرعة إنجاز العملية. ولا يوجد أي من هذه الخيارات أفضل على نحو شامل؛ فالاختيار الصحيح يعتمد على ما إذا كانت الناقلة ستستخدم في النقل بين المستودعات، أو التسليم إلى محطات البيع بالتجزئة، أو أعمال التسليم الحضري المتكررة ذات المسافات القصيرة.

ينبغي فحص ترتيب الصمامات وموضع العداد ومنطق التجاوز بالتزامن مع المضخة. فحتى المضخة الجيدة ستسبب احتباس البخار أو تكوّن الرغوة أو بطء التحضير أو عدم اكتمال التفريغ إذا كان توجيه الخطوط سيئًا. وليس أقصر خط هو الأفضل دائمًا إذا أدى إلى صعوبة الوصول للصيانة أو فرض انحناءات حادة بالقرب من مدخل المضخة.

نقاط تؤدي عادةً إلى تشويه المقارنة الفنية

• تتم مقارنة السعة المقدرة دون احتساب مساحة التمدد، مما يترك ناقلتين بالحجم الاسمي نفسه لكن بنافذتي تحميل قابلتين للاستخدام مختلفتين.
• يتم التعامل مع عدد المقصورات باعتباره ميزة بحد ذاته، رغم أن زيادة الحواجز والصمامات وأغطية الفتحات ترفع تعقيد التصنيع والصيانة.
• يتم تقييم سرعة التفريغ استنادًا إلى بيانات لوحة المضخة، بدلًا من تقييم النظام الكامل، بما في ذلك طول الخرطوم وحالة المرشح وارتفاع السحب وارتفاع الموقع.
• يتوقف تقييم المادة عند سماكة جسم الخزان، مع تجاهل تشطيب اللحامات وتدعيم الفوهات وتصميم الحوض والحماية من التآكل حول الوصلات.
• تتم مراجعة الهيكل والخزان بشكل منفصل، مما قد يخفي عدم توازن حمل المحاور أثناء التفريغ المرحلي.

عمليًا، تُقرأ مواصفات ناقلة الوقود السليمة كنظام متكامل ومنسق: يجب أن تدعم هندسة جسم الخزان ومنطق المقصورات والأنابيب والمضخة وهيكل الشاحنة نمط التشغيل نفسه. وعندما يتم اختيار أحد الأجزاء بمعزل عن غيره، تظهر المشكلة عادةً لاحقًا في صورة بطء التفريغ أو عدم استقرار التحكم أو احتجاز البقايا أو صعوبة التنظيف أو التآكل المبكر حول دعامات الخزان ووصلات الخطوط.

لذلك فإن القراءة الأكثر موثوقية لتصميم الناقلة تكون قراءة عملية وليست ترويجية. انظر إلى كيفية جعل الحجم قابلًا للاستخدام، وكيفية تصريف المقصورات فعليًا، وكيفية أداء المضخة في ظل ظروف الخطوط الحقيقية، وكيف يتفاعل الخزان المركب مع إطار الشاحنة الثقيلة أثناء السير بحمولة جزئية. فهنا عادةً ما يتضح الفرق بين ناقلة وقود مقبولة اسميًا وأخرى قابلة للاستخدام فعليًا.
