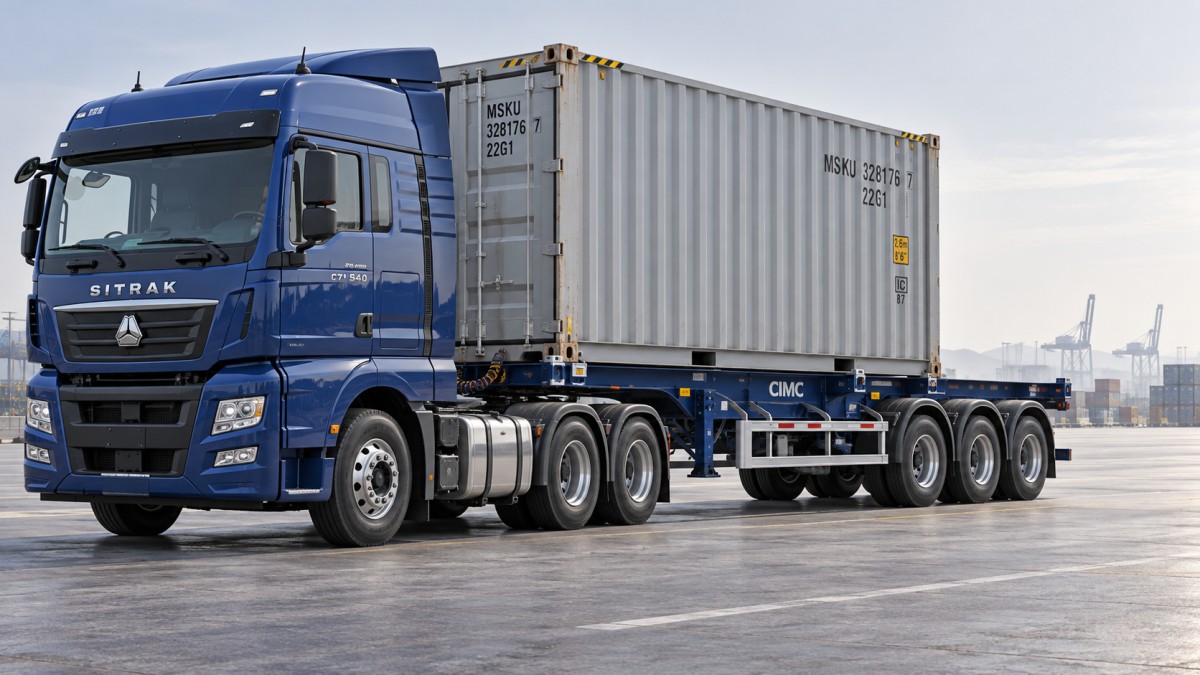

اختيار ترتيبات محاور المقطورة الهيكلية شبه المقطورة لحاويات 20 قدمًا الثقيلة

يمكن أن يؤدي وضع حاوية ثقيلة بطول 20 قدمًا على مقطورة هيكلية نصف مقطورة إلى تجاوز حد حمولة المحور، مع بقاء جزء كبير من الحمولة الاسمية غير مستغل. ولا تتعلق المشكلة بكمية الحمولة التي تحملها المقطورة فحسب، بل أيضًا بموضع انتقال هذا الوزن إلى الهيكل وكيفية توزيعه بين محاور الجرار والمقطورة. بالنسبة إلى المقيمين الفنيين، فإن ترتيب المحاور المناسب هو الذي يتوافق مع موضع الحاوية الفعلي، ومواصفات الجرار، ومسار التشغيل، وليس بالضرورة الترتيب الذي يتمتع بأعلى سعة معلنة.

قبل مقارنة عروض الأسعار، تحقّق مما إذا كان المقصود بـ«وزن الحاوية» هو حمولة البضائع أم وزن الحاوية المحمّلة بالكامل. يجب أن تشمل حسابات الحمولة وزن الحاوية نفسها، والوزن الفارغ للمقطورة، ومعدات التشغيل ذات الصلة. كما يظل كل من الحد الأقصى المسموح به للوزن الإجمالي للحاوية وحالة تجهيزات الزوايا قيدًا مستقلًا.

ابدأ بحالة التحميل، لا بعدد المحاور

تركّز حاوية بطول 20 قدمًا حمولتها على جزء أقصر من الهيكل مقارنةً بحاوية بطول 40 قدمًا. وتنقل تجهيزات الزوايا السفلية الأربع الحمولة عبر دعامات أقفال الالتواء، لذا فإن مواضع العوارض العرضية والتدعيم الموضعي لا تقل أهمية عن مواصفات العوارض الرئيسية. ولا يعني تصميم الهيكل لاستيعاب أطوال متعددة من الحاويات أنه معتمد تلقائيًا لحاوية ثقيلة بطول 20 قدمًا عند جميع مواضع التثبيت.

اطلب من المورد تحديد موضع الحاوية الثقيلة المعتمد على رسم ذي أبعاد. ثم حدّد ثلاثة حدود:

• السعة الإنشائية: الحمولة المسموح بها في ذلك الموضع، بما يشمل دعامات أقفال الالتواء، وعناصر الهيكل، ونقاط تثبيت نظام التعليق، ومجموعة مسمار الجر.
• سعة مجموعة الحركة: تصنيفات المحاور ونظام التعليق ومحاور العجلات والعجلات والإطارات، على أن تُقيّم معًا لا كلٌّ على حدة.
• السعة القانونية: الأحمال المسموح بها للمحاور ومجموعات المحاور، والوزن الإجمالي للمركبة المركبة، ومتطلبات المسافات، وأي قيود على المسار.

يسري أدنى حد قابل للتطبيق. فوجود ثلاثة محاور مصنفة بقدرة 13 طنًا لكل منها لا يعني تلقائيًا أن مجموعة المحاور، بقدرة إجمالية قدرها 39 طنًا، مسموح بها قانونيًا، كما لا يحدد ذلك تصنيف حمولة المقطورة.

قد يغيّر موضع الحاوية القرار

لإجراء تقييم أولي ساكن، اعتبر أن المقطورة تستند إلى مسمار الجر وإلى المركز الفعلي لمجموعة محاورها. يكشف هذا النموذج المبسط مدى معقولية الترتيب المقترح قبل بدء الهندسة التفصيلية.

إذا كانت الكتلة الإجمالية للحاوية هي W، والمسافة من مسمار الجر إلى مركز مجموعة المحاور هي L، والمسافة الطولية لمركز ثقل الحاوية خلف مسمار الجر هي x:

• مساهمة الحاوية في حمل مجموعة محاور المقطورة = W × x ÷ L
• مساهمة الحاوية في حمل مسمار الجر = W − مساهمة مجموعة محاور المقطورة

لنفترض، على سبيل المثال، وجود حاوية محمّلة بوزن 28 طنًا، يقع مركز ثقلها على بعد 4.8 m خلف مسمار الجر، مع مسافة دعم تبلغ 8.0 m. تسهم الحاوية بوزن 16.8 طنًا في حمل مجموعة محاور المقطورة و11.2 طنًا في حمل مسمار الجر. وإذا كانت ردود الفعل المقاسة للوزن الفارغ للمقطورة 4.0 أطنان عند مجموعة المحاور و2.0 طن عند مسمار الجر، فستصبح ردود الفعل الساكنة الإجمالية 20.8 و13.2 طنًا على التوالي.

إذا حُرّكت الحاوية إلى الخلف بمقدار 0.8 m، ينتقل 2.8 طن إضافي إلى محاور المقطورة. أما تحريكها إلى الأمام فيعكس هذا الانتقال، لكنه قد يؤدي إلى زيادة الحمل على مجموعة محاور الدفع في الجرار أو على وصلة العجلة الخامسة.

يفترض هذا الحساب معرفة مركز ثقل الحمولة وموضع الدعم الفعلي لمجموعة المحاور. لكنه لا يثبت تساوي الأحمال على المحاور الفردية. ويتطلب التوزيع غير المتوازن للحمولة، وهندسة نظام التعليق، وانحدارات الطريق، والأحمال الديناميكية تقييمًا إضافيًا. كما يجب توزيع رد الفعل عند مسمار الجر على محوري التوجيه والدفع في الجرار باستخدام قاعدة عجلات الجرار وموضع العجلة الخامسة.

مقارنة ترتيبات محاور المقطورات الهيكلية نصف المقطورة

غالبًا ما يكون الهيكل ثلاثي المحاور نقطة انطلاق معقولة لنقل الحاويات الثقيلة بطول 20 قدمًا، لكنه ليس حلًا مناسبًا لكل الحالات. فقد تؤدي إضافة محور إلى زيادة الوزن الفارغ ومقاومة التدحرج من دون زيادة سعة الحمولة القانونية. كما تتعرض المحاور الثابتة المتقاربة لاحتكاك الإطارات أثناء الانعطافات الحادة، ما يسبب تكلفة متكررة في المحطات المزدحمة.

تحقّق بدقة من كيفية تعريف الولاية القضائية لمجموعة المحاور. فقد يؤدي اتساع المسافة بينها إلى تغيير الحد القانوني المسموح به، لكنه يغيّر أيضًا هندسة الهيكل وقدرته على المناورة. وإذا كان المقترح يتضمن محورًا قابلًا للرفع، فاطلب تفاصيل آلية التشغيل عند التحميل والتفريغ؛ إذ يؤدي رفع أحد المحاور إلى إعادة توزيع الحمل على المحاور المتبقية الملامسة للأرض.

توافق نظام التعليق والجرار هو ما يحدد صلاحية الترتيب

يوفر نظام التعليق ذي النوابض الورقية خيارًا ميكانيكيًا مباشرًا، ولا سيما في المناطق التي تفضّل فيها الورش المحلية المكونات والإصلاحات المألوفة. ويعتمد توزيع الحمل فيه على مجموعة الموازنة، وحالة المكونات، وهندسة التركيب. وقد تؤدي الجلب المتآكلة أو محدودية حركة الموازن إلى الإخلال بالتوزيع المتوقع.

قد يوفر نظام التعليق الهوائي مزايا مفيدة للتحكم في ارتفاع الهيكل وتوزيع الحمل، لكنه يتطلب صمامات وأنابيب وإمدادًا بالهواء ودعمًا للصيانة مناسبة. ولا يلغي أي من نوعَي نظام التعليق ضرورة التحقق من الأحمال على المحاور الفردية. فالكبح والانعطاف والطرق غير المستوية تخلق ظروفًا لا يمكن لمتوسط الحمل الساكن أن يصفها.

ينبغي تحديد مواصفات الجرار بالتوازي مع المقطورة، لا اختياره بعد تصنيع الهيكل. تحقّق من الآتي:

• تصنيف الحمل الرأسي للعجلة الخامسة، وموضع تثبيتها، وتوافق الاقتران.
• أحمال محوري التوجيه والدفع عند رد الفعل المقترح لمسمار الجر.
• ارتفاع الاقتران عند التحميل، والخلوص بين الجرار والمقطورة، والخلوص عن أرجل الإنزال أثناء الالتواء.
• توافق نظام الكبح ومتطلبات ABS أو EBS المطبقة.
• تصنيف الوزن الإجمالي للمركبة المركبة ومدى ملاءمتها للمنحدرات والجر ومتطلبات الكبح.

لا يستطيع مسمار جر أقوى وحده معالجة زيادة الحمل على تركيب العجلة الخامسة. وبالمثل، فإن ملاءمة الوزن الإجمالي للمركبة المركبة لا تثبت الامتثال للحدود المقررة لكل محور.

تعامل مع مواصفات المورد باعتبارها أدلة لا استنتاجات

يمكن الاستفادة من منتج مشابه ذي سطح تحميل مفتوح للمقارنة بين المكونات، شريطة عدم الخلط بينه وبين تصميم مخصص للحاويات. فعلى سبيل المثال، يذكر منتج 3 Axle Flatbed Trailer من Shandong Jiyake سعة تحميل قدرها 40 طنًا، وأبعادًا تبلغ 12,500 × 2,500 × 1,600 mm، وثلاثة محاور FUWA سعة 13 طنًا، ونظام تعليق بنوابض ورقية، و12 قفلًا للحاويات.

توفر هذه التفاصيل نقطة انطلاق للنقاش، لكنها لا تثبت ملاءمة المقطورة لحاوية ثقيلة بطول 20 قدمًا. فلا يزال على المقيم التحقق من مواضع التثبيت المعتمدة، وردود فعل الوزن الفارغ، وتقييم الأحمال المركزة، وحسابات أحمال المحاور. كما يجب أن تتوافق خيارات مسمار الجر المدرجة بقطر 50 mm أو 90 mm مع نظام الاقتران المختار؛ فليست هذه الخيارات قابلة للتبادل عند الشراء.

تكتسب هذه التفرقة أهمية عند مقارنة مرونة الحمولة في المقطورة ذات السطح المستوي بمقطورة هيكلية نصف مقطورة مخصصة. إذ يؤثر هيكل السطح في الوزن الفارغ ومسارات انتقال الحمولة، لذلك لا ينبغي نقل أرقام السعة من تصميم إلى آخر.

اجعل الشراء مشروطًا بالتحقق من نطاق التحميل

بدلًا من طلب الحد الأقصى للحمولة فقط، اطلب نطاقًا تشغيليًا يشمل أثقل حاوية متوقعة، والتغيّرات الواقعية في موضع مركز ثقل الحمولة، وكل موضع تثبيت معتمد. واشترط تقديم مخطط عام ذي أبعاد، وتصنيفات المكونات، والافتراضات المتعلقة بالوزن الفارغ، وأحمال محاور الجرار والمقطورة المتوقعة.

بالنسبة إلى مورد للتصدير مثل Shandong Jiyake Automobile Sales Co., Ltd.، الذي يخدم أسواقًا تشمل جنوب شرق آسيا وآسيا الوسطى وأفريقيا، يجب توضيح اللوائح المحلية وظروف المسار صراحةً في طلب الاستفسار. وينبغي أن يؤثر توفر قطع الغيار محليًا وقدرات الورش في اختيار نظام التعليق والمحاور، إلى جانب سعة الحمولة.

قبل القبول، زِن مجموعة الجرار والمقطورة المتوافقة بحمولة ممثلة للاستخدام الفعلي، مع التحقق من المحاور الفردية أو مجموعات المحاور وفقًا للمتطلبات المحلية. وقارن النتائج بالحسابات واحتفظ بتعليمات التحميل المعتمدة. ولا يكون الخيار الأفضل هو الهيكل صاحب أكبر عدد من المحاور، بل التكوين الذي ثبتت ملاءمته للحدود القانونية والسعة الإنشائية وهوامش التشغيل اليومي.
