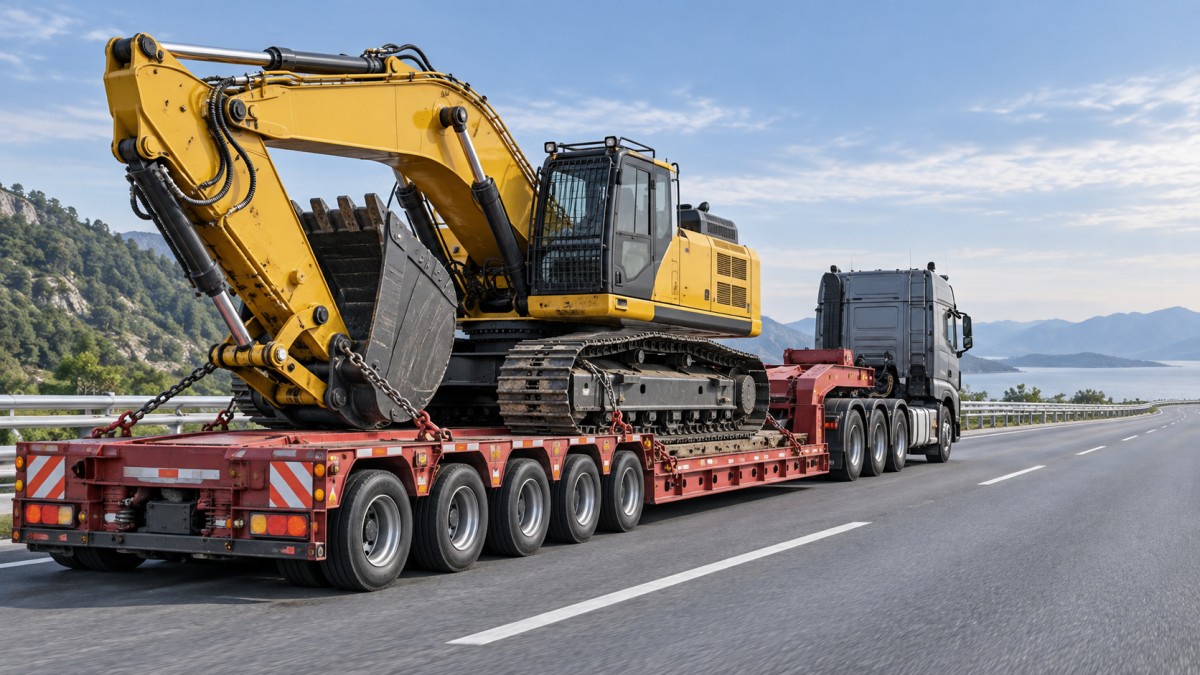

هل تستطيع مقطورة منخفضة للبيع تحمل أحمال محاور الحفارة الخاصة بك؟

لا يمكن نقل حفارة بأمان على مقطورة منخفضة السرير إلا عندما تتكامل تصنيفات كل محور على حدة، ووزن القطار الإجمالي المسموح به، وتخطيط المنصة، وموضع الحمولة الفعلي في المقطورة. إن الإعلان عن مقطورة بحمولة عالية لا يعني تلقائيًا أنها مناسبة لمعدتك. فقد تلائم الحفارة المنصة من الناحية المادية، لكنها قد تظل تتسبب في تحميل زائد على المحاور الخلفية للمقطورة أو محاور الدفع في القاطرة أو مجموعة محاور حساسة للجسور، عند احتساب الوقود والملحقات والمنحدرات ومعدات التثبيت.

غالبًا ما تظهر هذه المشكلة عندما يقارن المشتري فقط بين وزن تشغيل الحفارة والسعة المعلنة لـمقطورة منخفضة السرير للبيع. يتم تحميل المعدة وطي الذراع، وتبدو المقطورة مستوية للوهلة الأولى. لكن مركز الثقل قد يكون بعيدًا جدًا نحو الخلف، خاصةً مع وجود ثقل موازن ثقيل أو ذراع طويل أو مطرقة هيدروليكية أو دلو لا يزال مركبًا. وقد ينتج عن ذلك تحميل غير متساوٍ للإطارات، وضعف استجابة التوجيه، وإجهاد زائد للمحاور، وتكوين نقل قد لا يفي بمتطلبات الطريق أو اللوائح المحلية.

ابدأ بأحمال المحاور، وليس بالحمولة المعلنة

الحمولة هي إجمالي وزن البضائع الذي صُممت المقطورة لحمله في ظروف محددة. أما حمل المحور فهو الوزن المنقول فعليًا إلى كل محور أو مجموعة محاور بعد وضع الحفارة واقترانها بقاطرة. يرتبط المفهومان ببعضهما، لكنهما ليسا المقياس نفسه.

فعلى سبيل المثال، لا تكون المقطورة المصنفة لحمل 60 طنًا مقبولة بالضرورة لكل حفارة وزنها 60 طنًا. يجب أن يشمل حساب الحمولة الإجمالية وزن المقطورة الفارغ، وتكوين تشغيل الحفارة، والملحقات القابلة للإزالة وغير القابلة للإزالة، والكتل أو الحصائر المحمولة على المنصة، والسلاسل، وشدادات السلاسل، وأي ملحقات تُنقل مع المعدة. كما أن للقاطرة حدودًا خاصة بمحاورها وحدًا لتحميل العجلة الخامسة.

العلاقة الأساسية للنقل هي:

وزن القطار الإجمالي = وزن القاطرة + وزن المقطورة + وزن الحفارة + الملحقات المنقولة.

ويجب بعد ذلك توزيع هذا الإجمالي على محور التوجيه، ومجموعة محاور الدفع، ومجموعة محاور المقطورة، وأي مجموعات محاور إضافية مستخدمة في التكوين. ويستند القرار الآمن إلى هذه الأوزان الفعلية، لا إلى رقم سعة واحد في إعلان مبيعات.

لماذا تغيّر هندسة الحفارة الإجابة

لا توزّع الحفارات الوزن على المقطورة مثل حمولة مستطيلة منتظمة. إذ يركز الثقل الموازن كتلة كبيرة قرب الجزء الخلفي من الهيكل العلوي. ويمكن للذراع الرئيسي والذراع الثانوي والدلو والقارنة السريعة وأداة العمل الاختيارية تغيير نقطة الاتزان إلى الأمام أو الخلف بحسب طريقة تثبيتها. كما يؤثر طول الجنزير في موضع تطبيق حمل التلامس على المنصة.

قبل اختيار المقطورة، احصل على أبعاد نقل الحفارة ووزنها بالحالة التي ستُنقل بها فعليًا. قد تسرد وثائق الشركة المصنعة عدة أرقام: وزن المعدة الأساسية، ووزن التشغيل، ووزن الشحن، والأوزان مع هياكل سفلية أو ملحقات مختلفة. استخدم تكوين النقل ذي الصلة بدلًا من أخف رقم منشور.

• قِس أو أكّد الطول الكلي للمعدة، وعرض الجنزير، والارتفاع، وطول تلامس الجنزير.
• حدّد مركز الثقل التقريبي؛ ولا تفترض أنه يقع في المركز الهندسي للمعدة.
• أدرج أثقل ملحق يُتوقع أن يبقى مركبًا أثناء النقل.
• تحقق مما إذا كان يمكن خفض الذراع إلى موضع يقلل الارتفاع دون نقل قدر كبير من الوزن إلى أحد طرفي المنصة.
• ضع في الحسبان وزن منحدرات التحميل، ومكونات الرقبة القابلة للفصل، ومعدات التثبيت.

يمكن لمعدة ذات وزن تشغيل مماثل ولكن بروز خلفي أطول أن تنتج نتيجة مختلفة جدًا لأحمال المحاور. ولهذا السبب، قد لا تكون المقطورة منخفضة السرير المختارة لطراز حفارة معين هي الخيار الصحيح لطراز آخر ضمن فئة الوزن نفسها.

استخدم موضع الحمولة للتحكم في توزيع أحمال المحاور

بعد وضع الحفارة على المنصة، يمكن لتحريكها مسافة قصيرة نسبيًا أن يغير بدرجة كبيرة الحمل الذي يحمله مسمار الارتكاز ومحاور المقطورة. يؤدي تحريك المعدة إلى الأمام عمومًا إلى نقل مزيد من الوزن نحو القاطرة عبر العجلة الخامسة. أما تحريكها إلى الخلف فيميل إلى زيادة الحمل على مجموعة محاور المقطورة وقد يقلل تحميل محاور دفع القاطرة.

ولا يُستحسن أي من الطرفين المتطرفين. فقد يقلل الحمل المنخفض جدًا على محاور دفع القاطرة من الجر والاستقرار. وقد يتجاوز حمل مسمار الارتكاز الزائد حدود القاطرة أو وصلة الاقتران. كما قد يؤدي الوزن الزائد فوق محاور المقطورة إلى تحميل زائد على الإطارات أو المحاور أو مكونات نظام التعليق أو حدود المحاور القانونية للطريق. وتهدف خطة التحميل العملية إلى توزيع متوازن يظل ضمن تصنيف كل مكون والقيود التشغيلية المعمول بها.

ما الذي يجب التحقق منه قبل اعتماد موضع ما

استخدم ميزانًا أو حسابًا دقيقًا لتوزيع الوزن يستند إلى أبعاد وأوزان مكونات مؤكدة. يفيد التقييم البصري في اكتشاف المشكلات الواضحة، لكنه لا يمكنه تأكيد الامتثال لحدود أحمال المحاور.

طابق هيكل المقطورة مع دورة التشغيل

لا تحدد تصنيفات المحاور وحدها ما إذا كانت المقطورة منخفضة السرير مناسبة. يجب أن يتلاءم العارض الرئيسي، والعوارض العرضية، والمنصة، وتصميم الرقبة، ونظام التعليق، والمنحدرات، ونقاط التثبيت جميعها مع الحفارة وعدد مرات نقلها. فالنقل العرضي على طرق مرصوفة ملساء يختلف عن التحميل المتكرر في مواقع بناء وعرة أو طرق وصول إلى المحاجر أو مناطق أعمال البنية التحتية.

انتبه جيدًا إلى ارتفاع المنصة عند التحميل. تساعد المنصات المنخفضة على تقليل ارتفاع النقل الكلي وقد تحسن الاستقرار، لكن ينبغي أن تظل توفر خلوصًا أرضيًا كافيًا عند الانعطافات والمنحدرات والمداخل غير المستوية وطرق المواقع المؤقتة. وقد تسهّل الرقبة القابلة للفصل أو ترتيب التحميل الهيدروليكي تحميل المعدات المجنزرة، لكن المكونات والتكوين الإضافيين يؤثران أيضًا في الوزن الفارغ وتوزيع أحمال المحاور.

ينبغي أن يدعم عرض المنصة الجنزيرين بالكامل أو أن يستخدم ترتيبات توسعة مصممة هندسيًا بشكل صحيح. لا تعتمد على منصة ضيقة ذات حواف جنزير غير مدعومة لمجرد إمكانية قيادة الحفارة فوقها. يجب توزيع حمل الجنزير على هيكل منصة مصمم لنمط التلامس هذا.

بالنسبة إلى الحفارات الثقيلة على نحو غير معتاد أو المعدات الطويلة أو المشاريع التي تتغير فيها ظروف المسار، قد يوفر التكوين المعياري تحكمًا أكبر في تجميع المحاور واتزان الحمولة. صُممت مقطورة هيدروليكية معيارية حول وحدات هيدروليكية قابلة للوصل ونظام تعليق مستقل، مما يتيح تكييف ترتيب المنصة مع الأحمال الأكبر وظروف الأرض الصعبة. يستخدم تكوين حمولتها المعلنة البالغة 100T أربعة محاور مشحمة بالزيت سعة 13T، بينما ينبغي أيضًا مراجعة هيكل العارضة I للخدمة الشاقة Q355B، وخيار المقاسات، وخيار نظام التعليق الهوائي مقابل الحفارة والقاطرة والمسار المحددة وحدود التشغيل المحلية. فالسعة على الورق ليست بديلًا عن خطة كاملة لأحمال المحاور.

لا تغفل الإطارات ونظام التعليق والفرامل

لا يمكن لمجموعة محاور المقطورة أن تؤدي أداءً أفضل من المكوّن الداعم الأقل تصنيفًا. يجب أن تتوافق جميعًا قيمة مؤشر حمل الإطار، وتصنيف العجلة، وسعة المحور، وسعة نظام التعليق، وحالة الفرامل، وتصنيف وصلة الاقتران. وقد يظهر التحميل الزائد أولًا على شكل حرارة مفرطة في الإطارات أو تآكل غير متساوٍ أو هبوط في نظام التعليق أو قيادة غير مستقرة، بدلًا من فشل هيكلي ظاهر.

يهم نوع نظام التعليق في المواقع غير المستوية. يمكن لنظام التعليق الهوائي أن يساعد في الحفاظ على استواء المنصة وتحسين خصائص القيادة، بينما قد تُفضّل الترتيبات الميكانيكية لتطبيقات معينة. وبغض النظر عن نوع نظام التعليق، يجب أن يبقى التحميل متوازنًا أثناء الانعطافات وعلى المنحدرات العرضية وعند الانتقال من الطرق المرصوفة إلى الأراضي الوعرة. فقد تنقل المعدة المحملة بصورة صحيحة على سطح خرساني مستوٍ الوزن بشكل مختلف عندما يكون أحد جانبي المقطورة أعلى من الآخر.

ينبغي أيضًا مراعاة معدات الفرامل بالنسبة إلى الوزن الإجمالي المحمل. يجب أن يكون نظام فرامل المقطورة، وتوافق القاطرة، وإمداد الهواء، والتوصيلات الكهربائية، وأي معدات للفرامل المانعة للانغلاق في حالة تشغيل سليمة. يترك نقل المعدات الثقيلة هامشًا أقل لسوء ضبط الفرامل أو عدم تطابق المعدات.

التثبيت جزء من حساب الحمولة

يجب تقييد الحفارة ضد الحركة إلى الأمام والخلف والجانبين. يعتمد عدد السلاسل أو أجهزة التثبيت المعتمدة الأخرى وموقعها وتصنيفها وزاويتها على المعدة والمقطورة ومتطلبات التشغيل. ينبغي أن تكون نقاط الربط جزءًا من اختيار المقطورة، لا أمرًا يُفكر فيه لاحقًا. ويجب وضعها بحيث يمكن تطبيق التثبيت دون إتلاف الخراطيم أو مكونات الجنزير أو الأسطوانات أو المنصة.

اخفض الملحق حسب ما يلزم للنقل، وفعّل إجراءات قفل حركة المعدة عند الاقتضاء، وتجنب الاعتماد على الضغط الهيدروليكي وحده لإبقاء المكونات المتحركة في موضعها. تحقق من أن السلاسل لا تحتك بالحواف الحادة وأن شدادات السلاسل تظل متاحة للفحص. قد تبدو السلاسل والأدوات الإضافية بسيطة، لكنها تدخل ضمن تقييم وزن النقل الفعلي.

عندما تكون الإجابة «ليس بهذا التكوين»

قد تكون المقطورة منخفضة السرير غير مناسبة حتى عندما تتجاوز حمولتها الاسمية وزن الحفارة. تشمل علامات التحذير وصول مجموعة محاور المقطورة إلى قرب تصنيفها الأقصى قبل إضافة الملحقات، أو تجاوز حمل مسمار الارتكاز للقيمة المسموح بها للقاطرة، أو عدم كفاية عرض المنصة للجنزير، أو سوء زاوية اقتراب المنحدر، أو محدودية الخلوص الأرضي، أو عدم وجود طريقة عملية لوضع الحفارة في موضع متوازن.

في هذه الحالة، لا تتمثل الاستجابة الأكثر أمانًا في قبول إعداد هامشي. فكر في منصة أطول، أو سعة محاور أكبر، أو ترتيب مختلف للرقبة، أو منصة أعرض، أو ترتيب محاور معياري، أو خطة نقل تزيل الملحقات حيثما كان ذلك عمليًا. أكّد التكوين النهائي بأوزان المحاور الفعلية قبل الاستخدام الروتيني، لا سيما عند تغيير الحفارة أو حزمة الملحقات أو القاطرة أو المسار.

المقطورة الصحيحة هي التي تنقل حفارتك ضمن حدود كل مجموعة محاور وكل مكون، مع إبقاء المعدة مدعومة ومثبتة وقابلة للمناورة على نحو سليم. اعتبر التصنيف المعلن نقطة بداية؛ ويجب أن يستند القرار النهائي إلى أوزان محاور محملة مؤكدة وتكوين النقل الدقيق.
